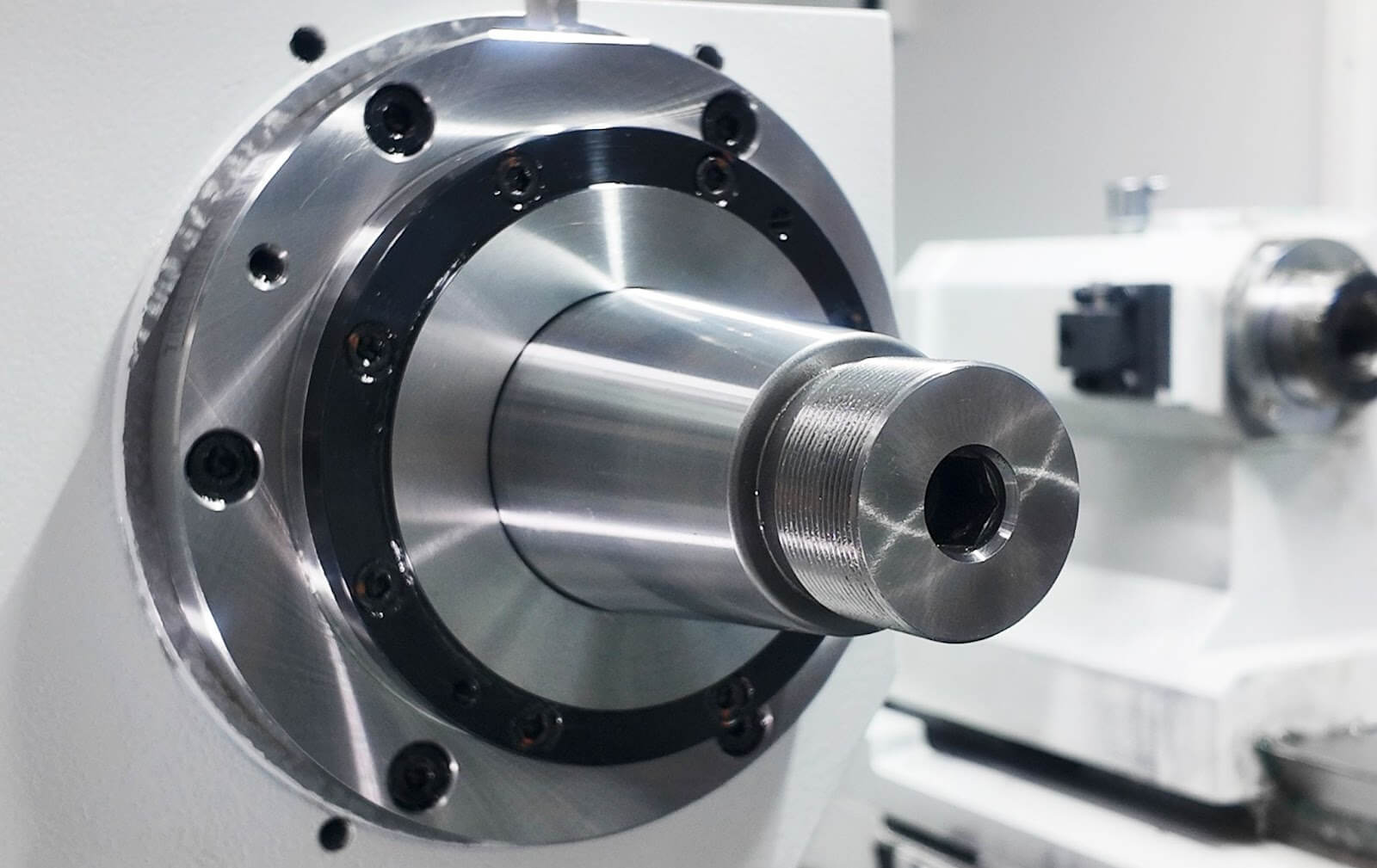

主轴 - 砂轮驱动装置
主轴采用高精度轴承，以确保其精度。
.jpg)
工作能力
回转直径（毫米）：
350
最大磨削直径（毫米）：
330
最大磨削长度（毫米磨削长度（毫米）：
600
中心间距（毫米）：
650
最大中心间工件重量（千克）：
60（不带中心稳定托架）
.jpg)
砂轮头
砂轮尺寸（外径 x 厚度 x 内径）毫米：
610 x (25～100) x 203.2
主轴电机功率（千瓦）：
11
砂轮切割线速度（米/秒）：
60（可选 100）
主轴轴线尺寸（毫米）：
67
主轴轴承类型：
轴承式（可选皮带式）
-2.jpg)

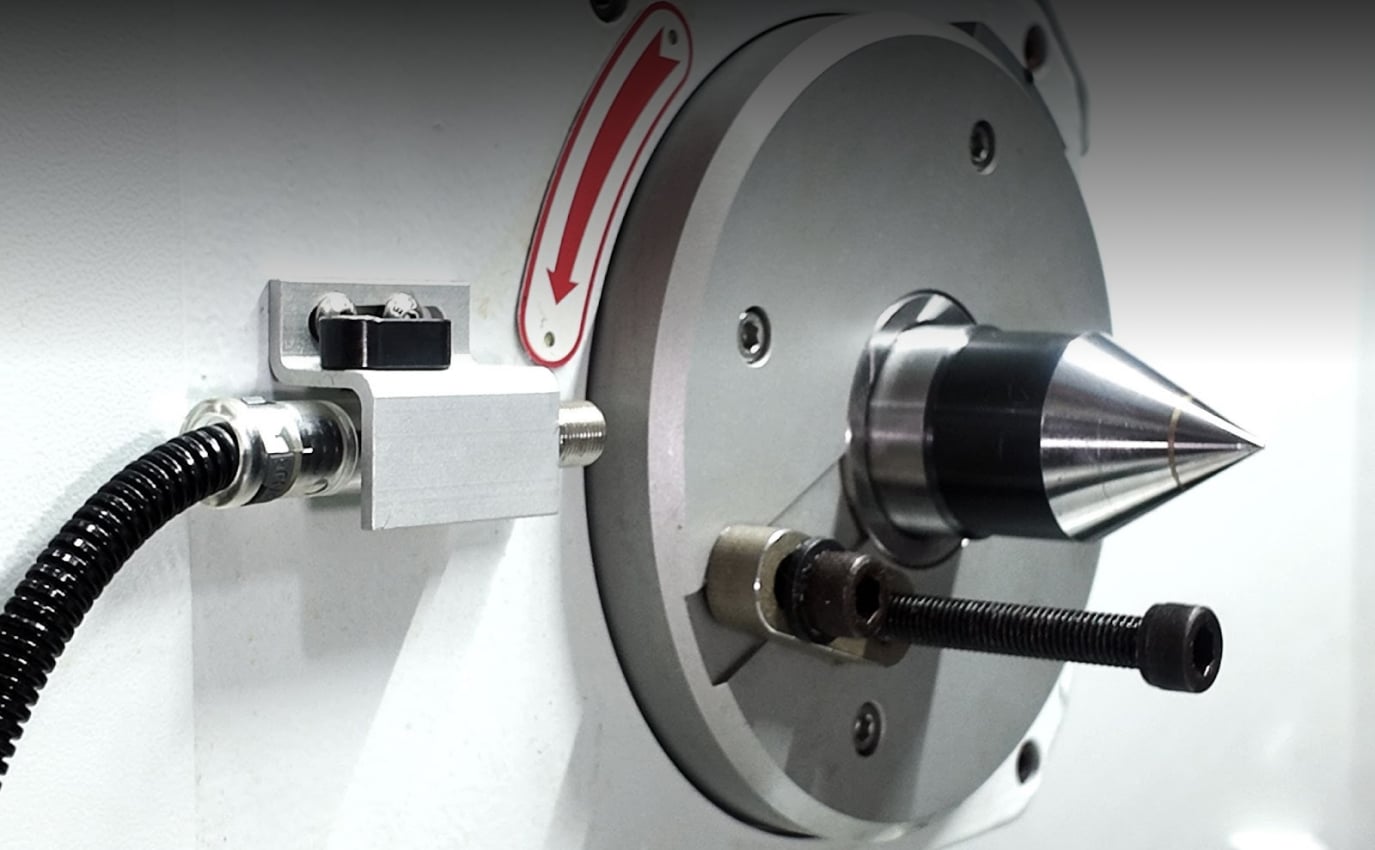

工作头
类型
固定中心/实时中心
中心锥度：
MT5
主轴转速（转/分）：
10~1000
电机功率（千瓦）：
2
%20(1).png)
尾座
中心锥度：
MT4
套筒直径（毫米）：
58
主轴行程（毫米）：
35
X 轴砂轮滑块
工作台行程（毫米）：
400
快速进给速度（米/分钟）：
16
最小进给/每个刻度（毫米）：
0.001/0.01/0.10
砂轮进给方式：
切入式/角度式
X 轴伺服电机（千瓦）：
2.2
砂轮滑轨
V 型平面结构导轨
-2.jpg)
Z 轴砂轮滑块
工作台行程（毫米）：
700
快速进给速度（米/分钟）：
16
最小进给/每个刻度（毫米）：
0.001/0.01/0.10
Z 轴伺服电机（千瓦）：
2.2
工作台滑轨
V 型平面结构导轨
工作台旋转角度（顺时针/逆时针）：
4 和 9
通用
砂轮头润滑油泵（千瓦）：
0.18
研磨液泵（千瓦）：
0.18
导油泵 (W)：
25
砂轮头油箱容量（升）：
30
研磨液箱容量（升）：
120
导油槽容量（升）：
8（全时润滑）
净重（千克）：
5200
尺寸（毫米）：
3015 x 2200 x 1867

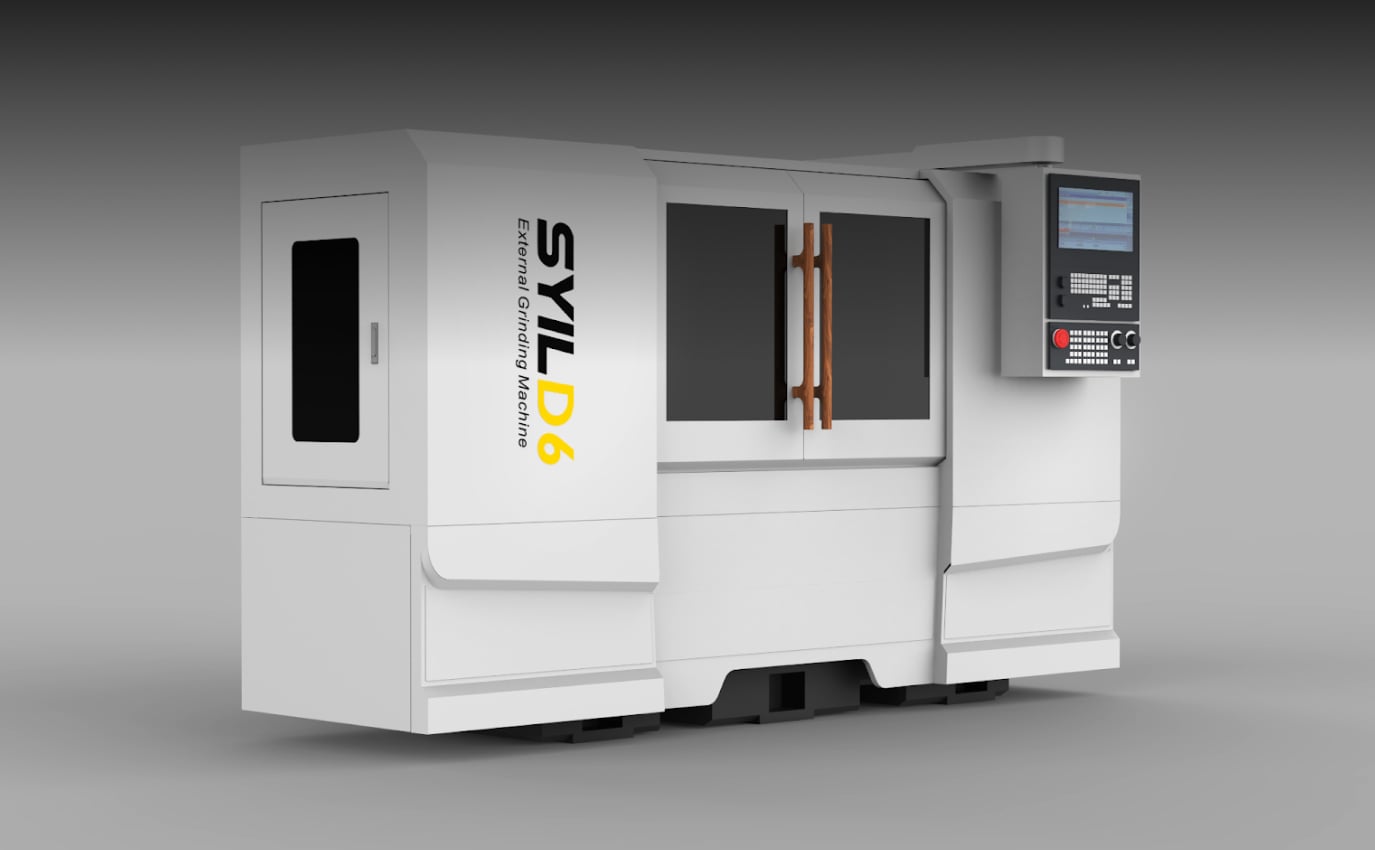

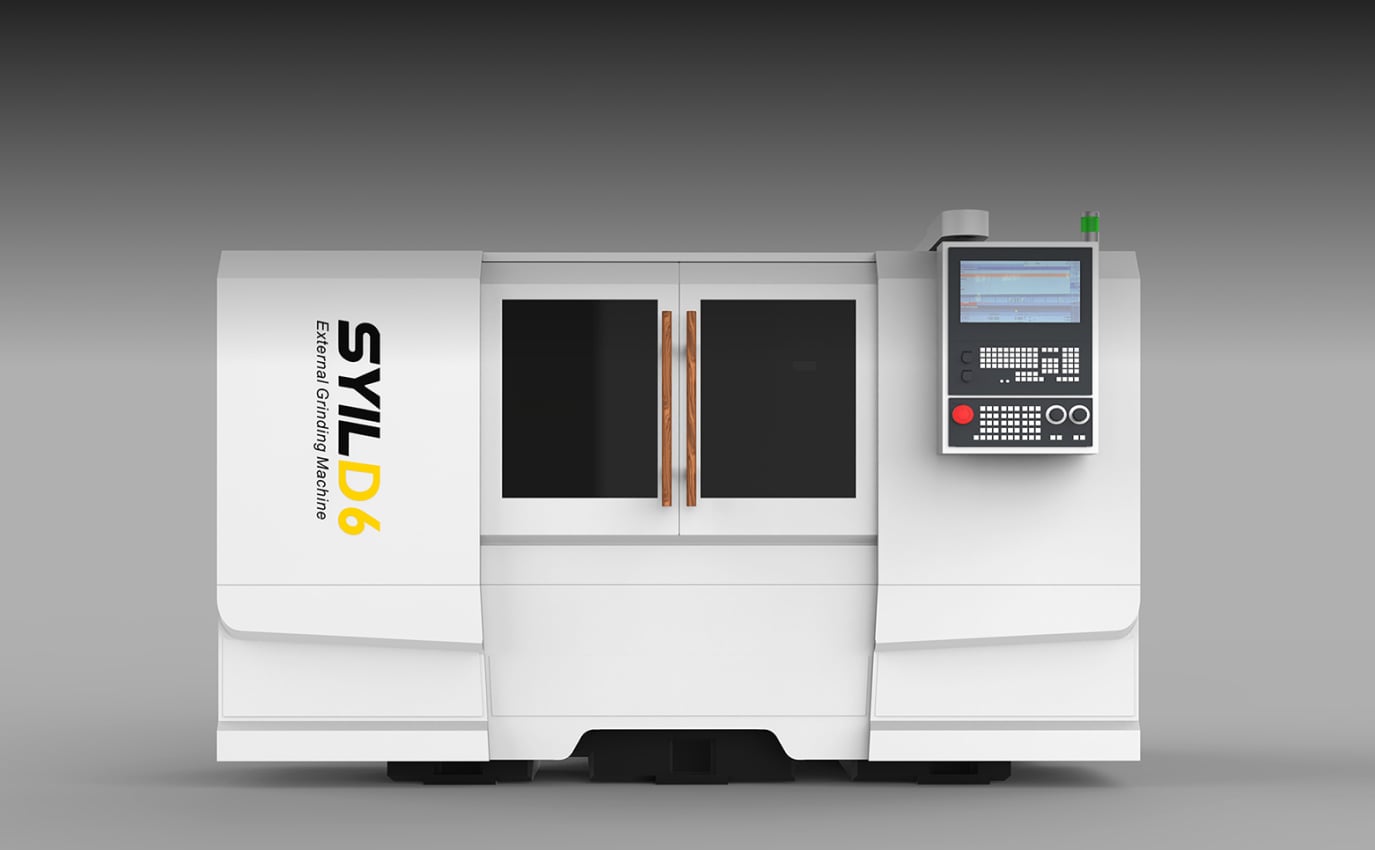

同类产品中最具价值的数控磨床
D6 是专为精密轴外圆磨削而设计的机床平台。该系列产品具有出色的灵活性和性能，非常适合加工冲头、轴和手术器械等较小的零件。
它是小型车间灵活进行单件生产和大型企业高效进行大批量生产的理想选择。D6 万能外圆磨床设计紧凑、用途广泛、操作直观，具有出色的精度和最高的生产率。
.png)

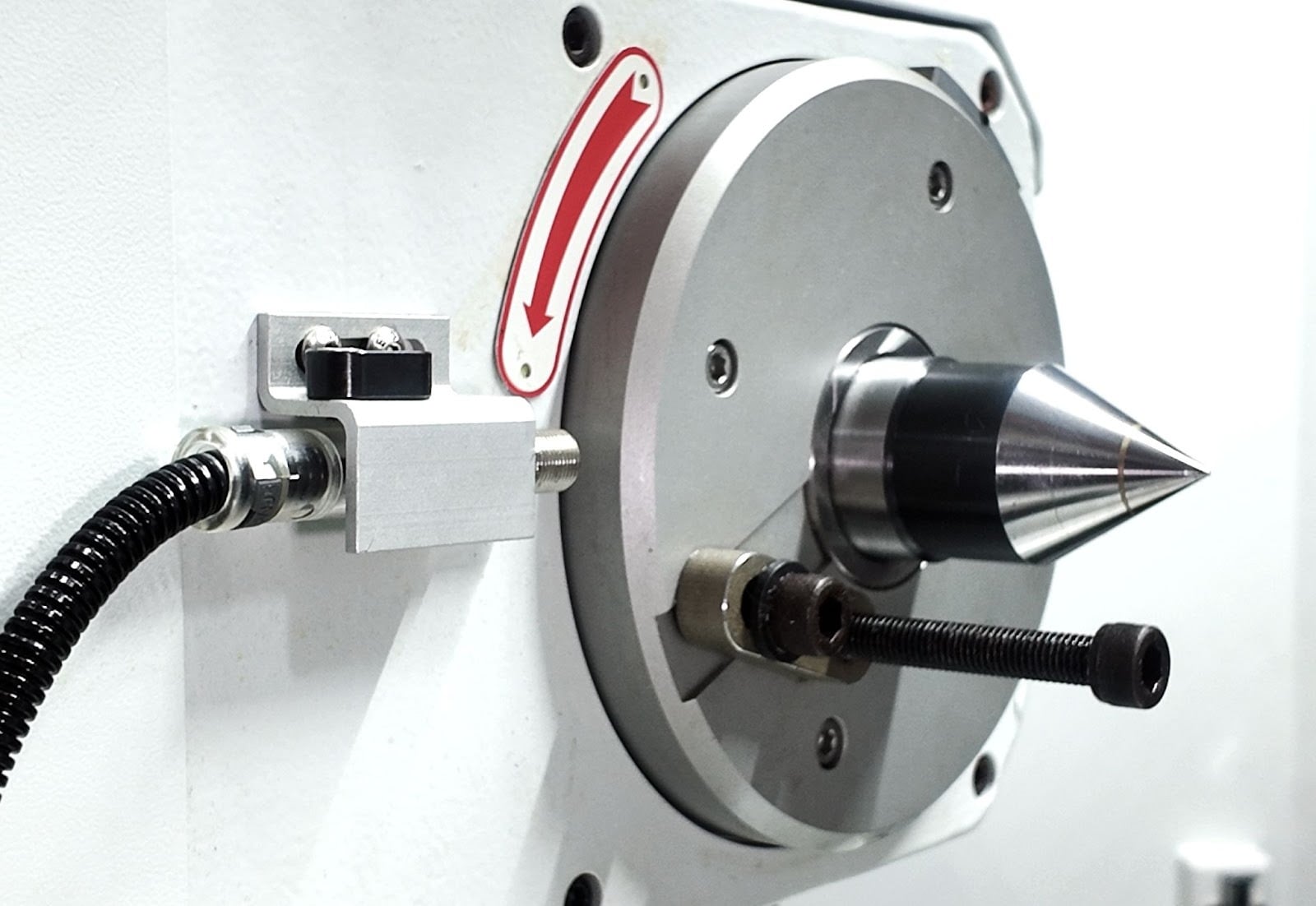

工作头 - 产品驱动装置
工件头架既可用于主轴磨削，也可用于双中心夹紧磨削。
.png)

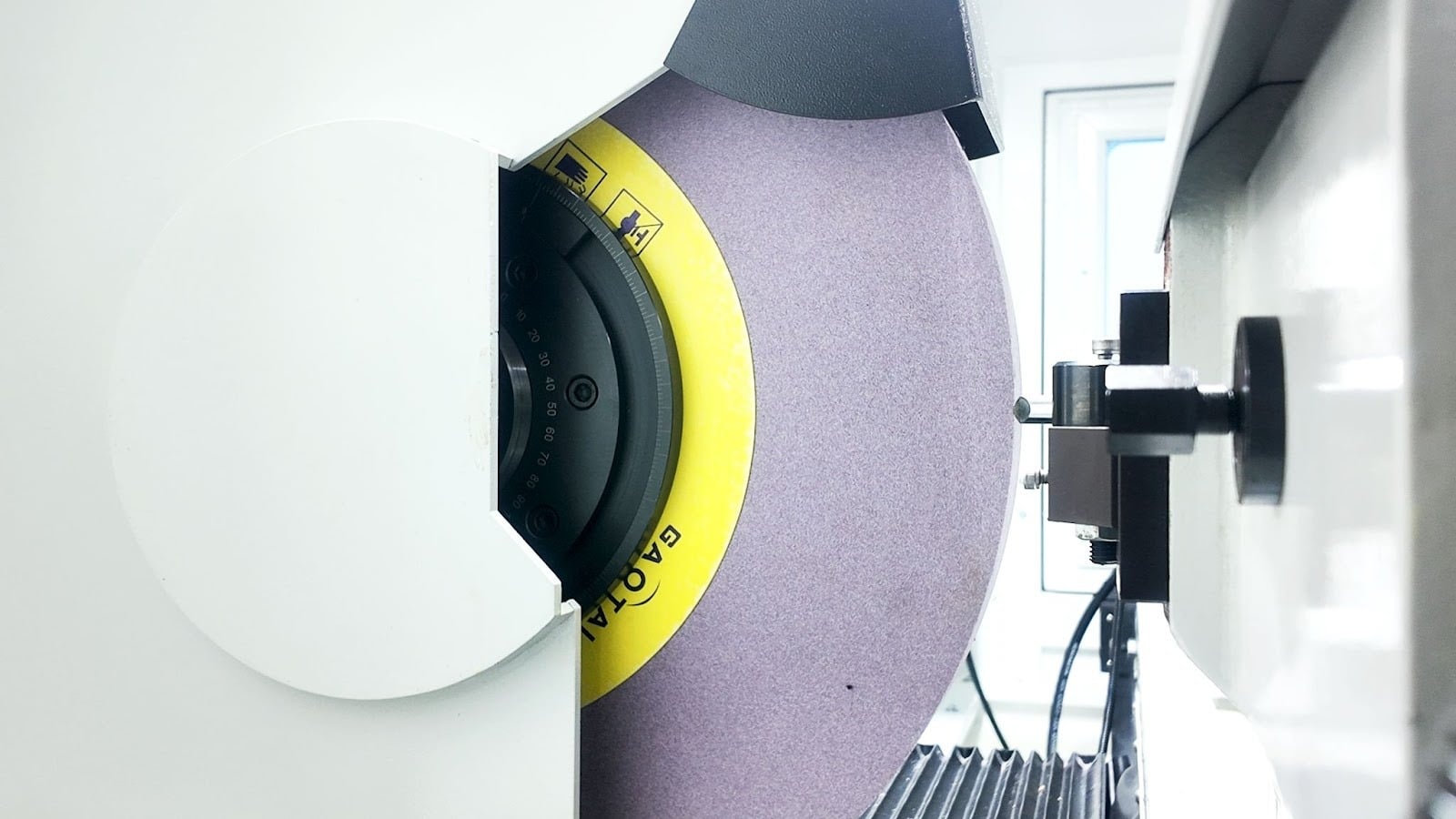

砂轮头 - 砂轮安装装置
砂轮头安装装置是一种用于安装砂轮的装置，它包含一个动态和静态压力系统。该系统可确保砂轮旋转时在主轴和轴承周围形成持续的油膜，从而显著延长砂轮主轴的使用寿命。
尾座 - 右侧夹紧装置
尾座配有一个大尺寸套筒，可在其外壳内平稳滑动。只需付出极小的努力，即可实现精确的精度调整。通过在双中心夹紧磨削过程中对圆柱度进行微调，可在规定范围内实现精确的圆柱度调整。
.png?width=1200&height=900&name=Mask%20group%20(6).png)
.png?width=1200&height=900&name=Mask%20group%20(7).png)
技术规格
D6
D7
D10
工作能力
回转直径（毫米）
350
350
350
最大磨削直径（毫米磨削直径（毫米）
330
330
330
最大磨削长度（毫米磨削长度（毫米）
600
750
1000
中心间距（毫米）
650
800
1050
最大中心间工件重量（千克）
60（不带中央稳定托架）
80（不带中央稳定托架）
120（不带中心稳定托架）
砂轮头
砂轮尺寸（外径 x 厚度 x 内径）毫米
610 x (25～100) x 203.2
610 x (25～100) x 203.2
610 x (25～100) x 203.2
主轴电机功率（千瓦）
11
11
11
砂轮切割线速度（米/秒）
60（可选 100）
61 （可选 100）
62 （可选 100）
主轴尺寸（毫米）
67
67
67
主轴轴承类型
轴承类型（可选皮带式）
轴承类型（可选皮带式）
轴承类型（可选皮带式）
工作头
类型
固定中心/实时中心
固定中心/实时中心
固定中心/实时中心
中心锥度
MT5
MT5
MT5
主轴转速（转/分）
10~1000
10~1000
10~1000
电机功率（千瓦）
2
2
2.5
尾座
中心锥度
MT4
MT4
MT4
套筒直径（毫米）
58
58
58
主轴行程（毫米）
35
35
35
X 轴砂轮滑块
工作台行程（毫米）
400
400
400
快速进给速度（米/分钟）
16
16
16
最小进给量/每个刻度（毫米）
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
砂轮进给方式
斜面/角面
斜面/角面
斜面/角面
X 轴伺服电机（千瓦）
2.2
2.2
2.2
砂轮滑道
V 型平面结构导轨
V 型平面结构导轨
V 型平面结构导轨
Z 轴砂轮滑块
工作台行程（毫米）
700
850
1300
快速进给速度（米/分钟）
16
16
16
最小进给量/每个刻度（毫米）
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Z 轴伺服电机（千瓦）
2.2
2.2
2.2
表格幻灯片
V 型平面结构导轨
V 型平面结构导轨
V 型平面结构导轨
工作台旋转角度（顺时针/逆时针角度）
4和9
4和9
4和9
通用
砂轮头润滑油泵（千瓦）
0.18
0.18
0.18
研磨液泵（千瓦）
0.18
0.18
0.18
导油泵 (W)
25
25
25
砂轮头油箱容量（升）
30
30
30
研磨液箱容量（升）
120
120
120
导油槽容量（升）
8（全时润滑）
8（全时润滑）
8（全时润滑）
净重（千克）
5200
5500
6200
尺寸（毫米）
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
