处理能力
最大加工棒直径（毫米）：
Φ32 mm / Φ38 mm
主轴通孔直径（毫米）：
Φ37 mm / Φ39 mm
最大加工长度（毫米）和（英寸）（无导套）：
2.5D (最大 80 mm) / 2.5D (最大 90 mm)
最大加工长度（毫米）和（英寸）（固定导套）：
--

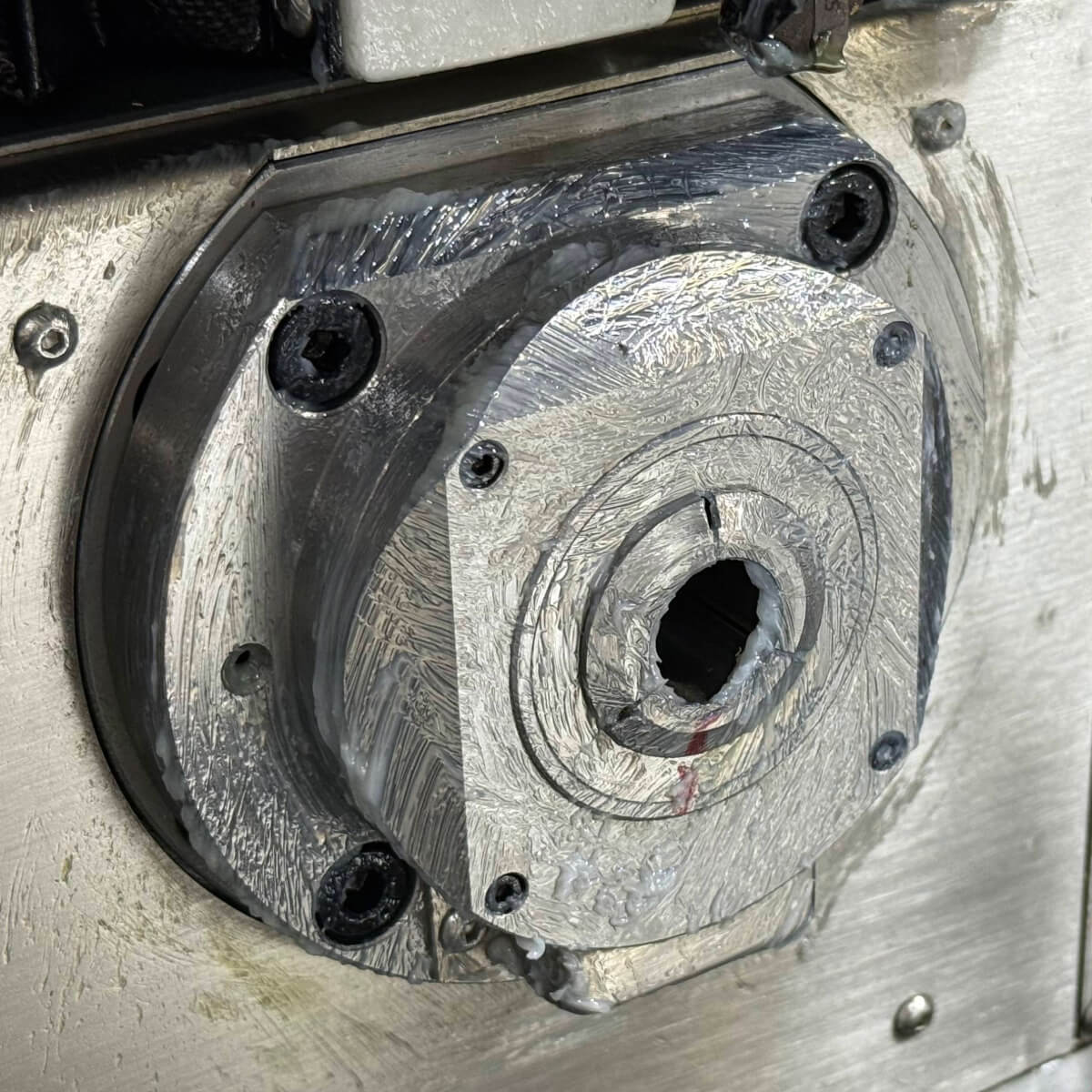

最大加工长度（毫米）和（英寸）（旋转导套）：
310 mm
后主轴最大夹紧直径（毫米）：
Φ32 mm / Φ38 mm
主轴最大钻孔直径（毫米）：
Φ13 mm
处理能力
主轴最大攻丝直径：
M12
背主轴最大钻孔直径（毫米）：
Φ10
后主轴的最大攻丝直径：
M10
径向活塞杆最大钻孔直径（毫米）：
Φ10 mm
径向活工具的最大攻丝直径：
M8

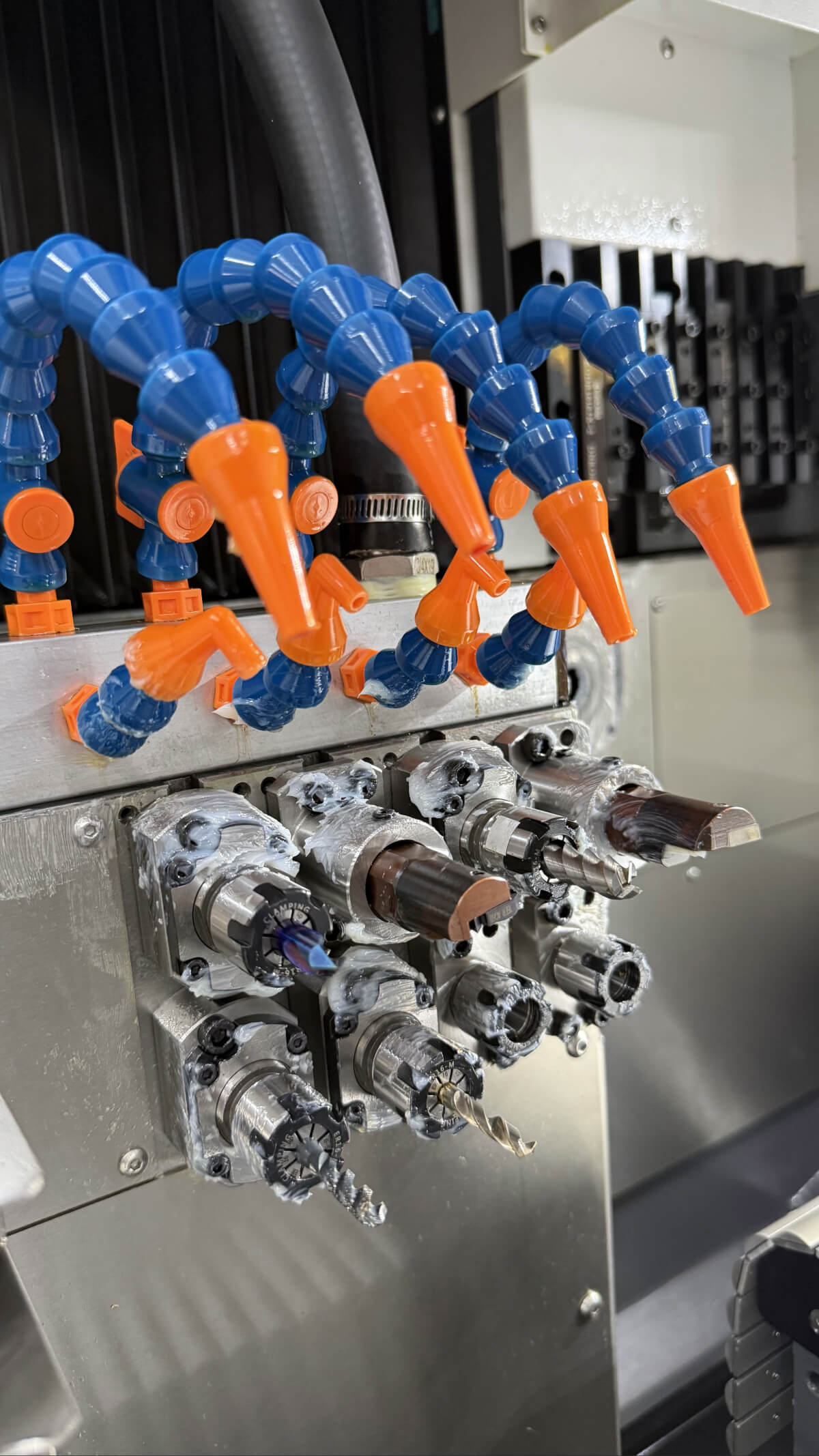

后置动力刀具的最大钻孔直径（毫米）：
Φ8 mm / Φ8 mm (选配)
后动力工具的最大攻丝直径：
M6 / M6(选配)
机械能力
主轴转速（r/min）：
8000 r/min (旋转导套 6000) / 6000 r/min (回转油缸)
背主轴转速（r/min）：
8000 r/min
径向活刀速度（r/min）：
6000
后置活刀速度（r/min）：
6000 r/min / 6000 r/min (选配)
快速移动速度（米/分钟）
30 m/min (X2, Y1, Z1, Z2)
快速移动速度（米/分钟）
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
主轴跳动（毫米）：
≤0.002
重复定位精度（毫米）：
≤0.003
工具系统
外部圆柱形工具：
6(□16) / 1(□20)+5(□16)
端面加工工具：
4(ER20)
径向活工具：
1(ER20)+3(ER16)
深孔刀架：
2（ER16，可选）
背面加工工具：
4（ER16）
背供电工具：
4(ER16) / 选配
背车刀架
无
电机功率
主轴（千瓦）
6.3 kW
副主轴 (kW)
4.2 kW
直线驱动轴（千瓦）：
1.1 kW (X1, X2, Y1, Z1, Z2)
径向活工具（千瓦）：
1.1 kW
后带电工具（千瓦）：
1 kW / 1 kW (选配)
冷却泵（千瓦）
0.4
其他
重量（千克）：
3750 kg
尺寸（毫米）：
2960×1660×1920 mm / 3100×1660×1920 mm

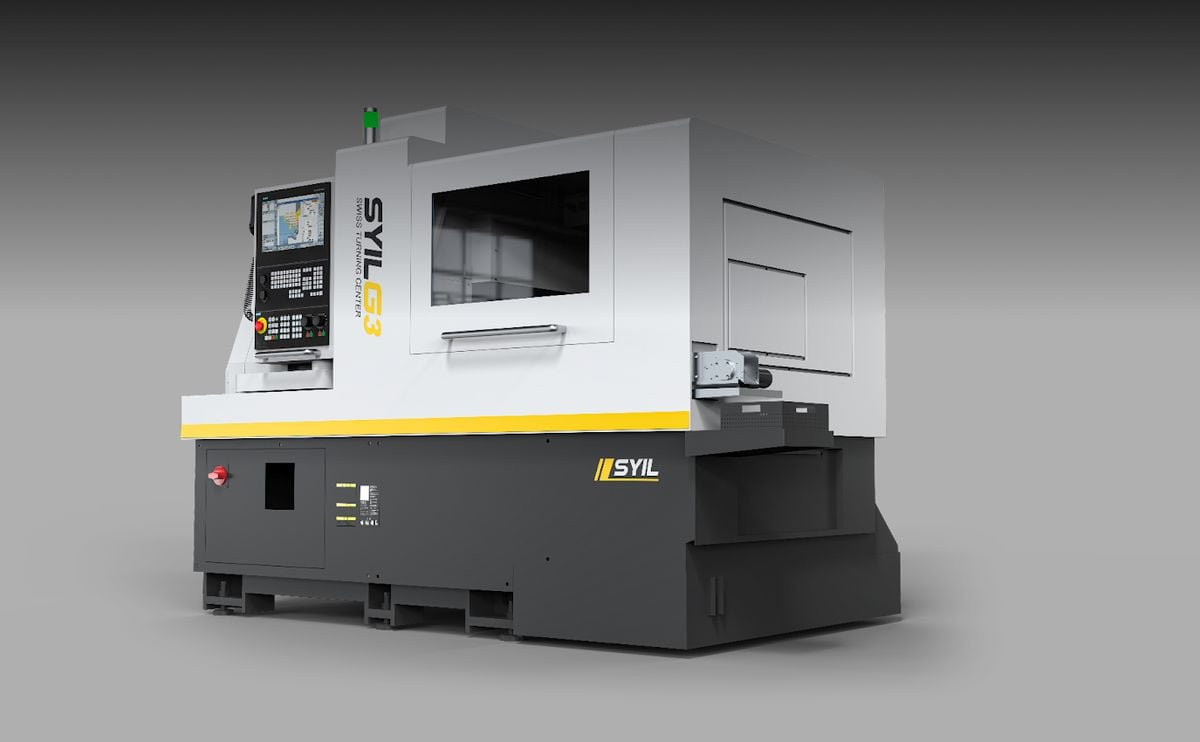

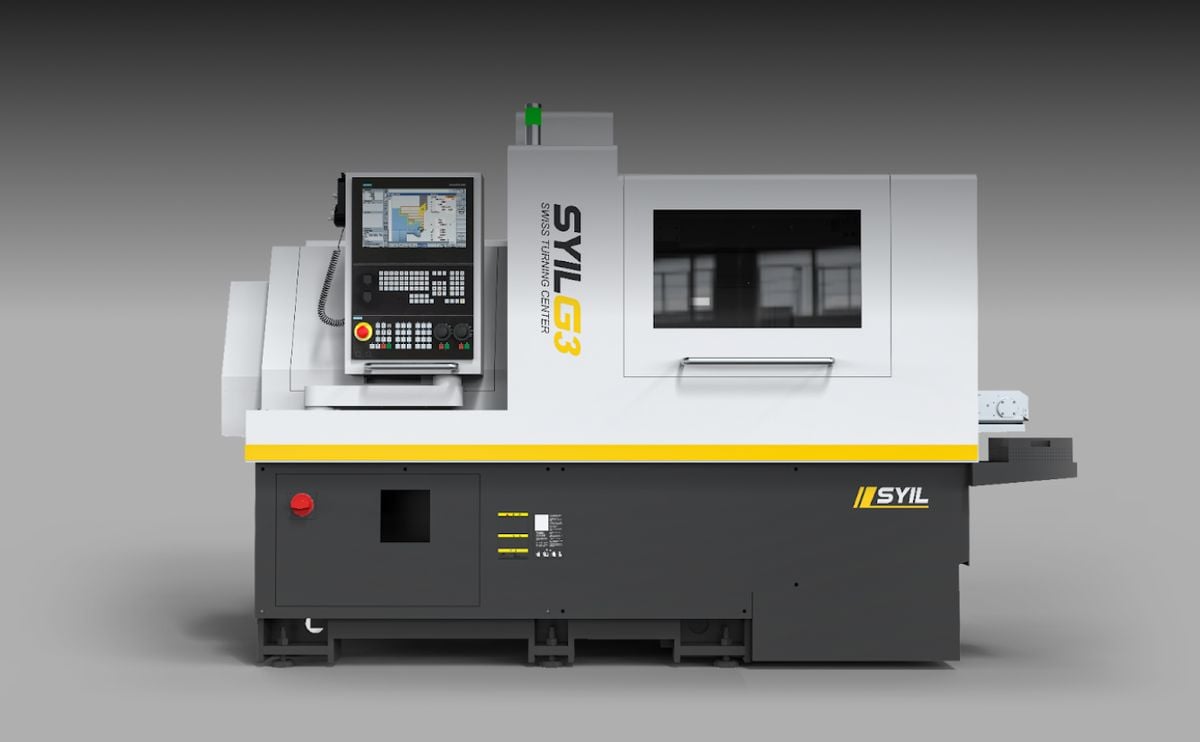

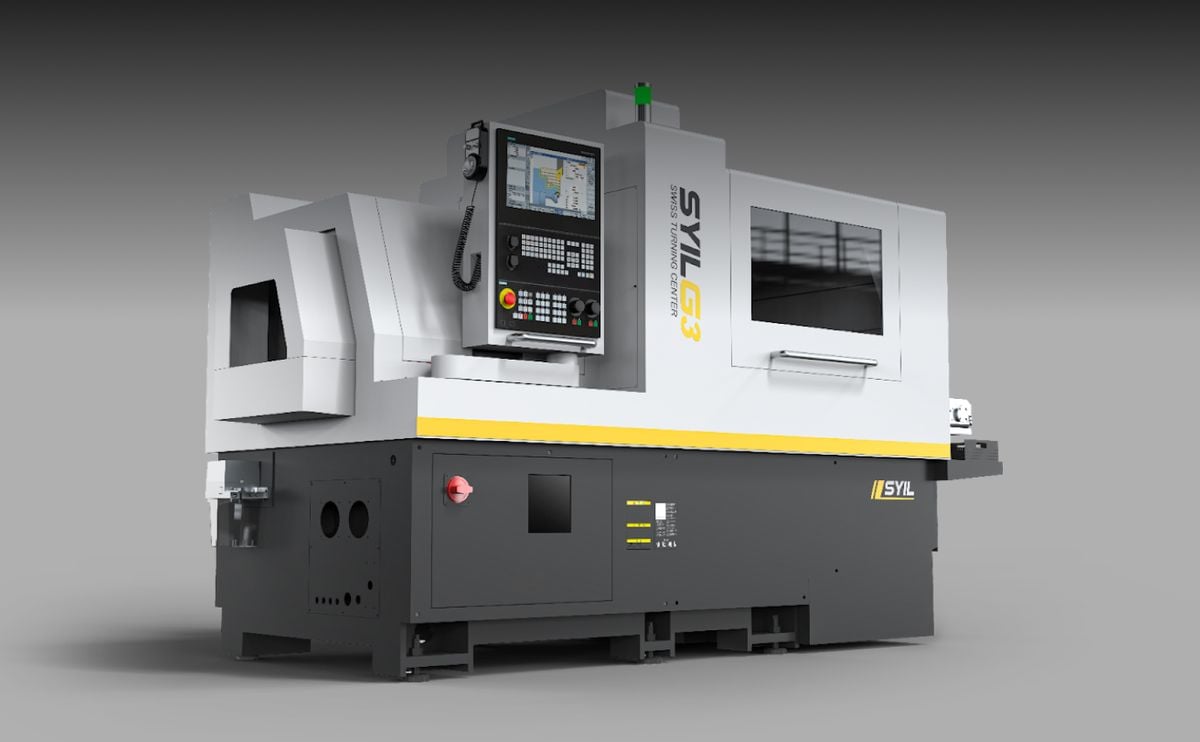

SYIL G3 的特点
非常适合加工小型和较长的零件，具有极高的精度和稳定性。
技术规格
G3 L326
G3 L385
G3 L386
处理能力
最大加工棒直径（毫米）
Φ32
Φ38
Φ38
主轴通孔直径（毫米）
Φ37
Φ39
Φ39
最大加工长度（毫米）和（英寸）（无导套）
2.5D（最高 80）
2.5D（最大 90）
2.5D（最大 90）
最大加工长度（毫米）和（英寸）（固定导套）
--
--
--
最大加工长度（毫米）和（英寸）（旋转导套）
310
310
310
后主轴最大夹紧直径（毫米）
Φ32
Φ38
Φ38
主轴最大钻孔直径（毫米）
Φ13
Φ13
Φ13
主轴最大攻丝直径
M12
M12
M12
背主轴最大钻孔直径（毫米）
Φ10
Φ10
Φ10
后主轴最大攻丝直径
M10
M10
M10
径向活塞杆最大钻孔直径（毫米）
Φ10
Φ10
Φ10
径向活工具的最大攻丝直径
M8
M8
M8
后置动力工具的最大钻孔直径（毫米）
Φ8
Φ8（可选）
Φ8
后动力工具的最大攻丝直径
M6
M6（可选）
M6
机械能力
主轴转速（r/min）
8000（旋转导套 6000）
6000（旋转式气缸）
6000（旋转式气缸）
背主轴转速（r/min）
8000
8000
8000
径向活刀速度（r/min）
6000
6000
6000
后置活刀速度（r/min）
6000
6000（可选）
6000
快速移动速度（米/分钟）
30(x2, y1, z1, z2)
30(x2, y1, z1, z2)
30(x2, y1, z1, z2)
快速移动速度（米/分钟）
24（X1，Y2）
24（X1，Z1）
24（X1、Y2、Z1）
主轴跳动（毫米）
≤0.002
≤0.002
≤0.002
重复定位精度（毫米）
≤0.003
≤0.003
≤0.003
工具系统
外圆工具
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
端面加工工具
4(ER20)
4(ER20)
4(ER20)
径向活工具
1（ER20）+3（ER16）
1（ER20）+3（ER16）
1（ER20）+3（ER16）
深孔工具架
2(ER16)
2(ER16)
2(ER16)
背面加工工具
4(ER16)
4(ER16)
4(ER16)
背供电工具
4(ER16)
可选
4(ER16)
背车刀架
--
--
--
电机功率
主轴（千瓦）
6.3
6.3
6.3
背主轴（千瓦）
4.2
4.2
4.2
直线驱动轴（千瓦）
1.1（x1、x2、y1、z1、z2）
1.1（x1、x2、y1、z1、z2）
1.1（x1、x2、y1、z1、z2）
径向活工具（千瓦）
1.1
1.1
1.1
回流工具（千瓦）
1
1（可选）
1
冷却泵（千瓦）
0.4
0.4
0.4
重量和尺寸
重量（千克）
3750
3750
3750
尺寸（毫米）
2960x1660x1920
3100x1660x1920
3100x1660x1920
