SYIL 数控车床车削中心：提高您的金属零件制造水平

处理能力

卡盘尺寸：

床面最大回转直径

ø21.7 英寸（ø550 毫米）

滑块上的最大回转直径：

ø11.4英寸（ø290毫米）（带Y轴：7.9英寸或200毫米）

最大工件长度：

19.7英寸（500毫米）（带Y轴：20.9英寸或530毫米，带反向主轴：17.7英寸或450毫米）

最大工件直径

ø15 英寸（ø380 毫米）

Chuck size:

Max. swing diameter over bed:

ø21.7" (ø550mm)

Max. swing diameter over carriage:

ø11.4" (ø290mm)(with Y axis: 7.9" or 200mm)

Max. workpiece length:

19.7" (500mm)(with Y axis: 20.9" or 530mm, with Counter Spindle: 17.7" or 450mm)

Max. workpiece diameter:

ø15" (ø380mm)

主轴

最大转速

4000 转/分钟

主轴头

A2-6

主轴孔直径：

ø2.5 英寸（ø63 毫米）

主轴通孔直径：

ø2英寸（ø52毫米）

主轴功率

11/15 千瓦

最小。C 轴分度：

0.001°

Max. speed:

4000 rpm

Spindle nose:

A2-6

Spindle bore diameter:

ø2.5" (ø63mm)

Through spindle bore diameter:

ø2" (ø52mm)

Spindle power:

11/15kW

Min. C-axis indexing:

0.001°

计数器主轴

卡盘尺寸

转速/最大转速

1750/6000 转/分

主轴头

A2-5

主轴孔直径：

ø2.2英寸（ø56毫米）

主轴通孔直径：

ø1.8 英寸（ø45 毫米）

主轴功率

11 千瓦

行程

530m

快速横移

1181.1ipm（30 米/分钟）

Chuck size:

Rate speed / Max speed:

1750/6000rpm

Spindle nose:

A2-5

Spindle bore diameter:

ø2.2" (ø56mm)

Through spindle bore diameter:

ø1.8" (ø45mm)

Spindle power:

11kW

Travels:

530m

Rapid traverse:

1181.1ipm (30m/min)

工具夹

类型

动力炮塔

工具

最小。工具间距

0.2s

最大工具到工具

0.5s

最大刀柄尺寸：

0.98x0.98英寸（25x25毫米）

最大刀柄直径

ø1.6 英寸（ø40 毫米）

最大现场工具速度：

5000rpm

活模具型号：

BMT55

Type:

Power Turret

Tools:

Min. Tool to Tool:

0.2s

Max. Tool to Tool:

0.5s

Max tool shank size:

0.98x0.98" (25x25mm)

Max tool shank diameter:

ø1.6" (ø40mm)

Max. Live Tooling Speed:

5000rpm

Live Tooling Model:

BMT55

旅行

X 快速横移：

1181.1ipm（30 米/分钟）

Z 快速移动：

1181.1ipm（30 米/分钟）

Y 快速横移：

590.6ipm（15 米/分钟）

X 行程：

190+10 毫米

Z 轴行程

550毫米（带Y轴：490+-50毫米）

X Rapid traverse:

1181.1ipm (30m/min)

Z Rapid traverse:

1181.1ipm (30m/min)

Y Rapid traverse:

590.6ipm (15m/min)

X Travels:

190+10mm

Z Travels:

550mm (with Y axis: 490+-50mm)

尾部库存

从尾架到大块的行程：

18.3英寸（465毫米）（带Y轴：19.7英寸或500毫米）

尾架快速移动：

1181.1ipm（30 米/分钟）

套筒锥度

MT4

Travels from Tail Stock to Chunk:

18.3" (465mm) (with Y axis: 19.7" or 500mm)

Tail Stock Rapid Traverse:

1181.1ipm (30m/min)

Sleeve taper:

MT4

准确性

精车圆柱形精度：

IT6

精加工车削件表面：

Ra0.4-1.6

车削件成品圆度：

≤0.003毫米

位置精度 (X)：

0.005 毫米

位置精度（Z）：

0.008 毫米

重复精度 (X)：

0.002 毫米

重复精度 (Z)：

0.004 毫米

Finish turning cylindrical accuracy:

IT6

Finish turning parts surface:

Ra0.4-1.6

Finished turning parts roundness:

≤0.003mm

Position accuracy (X):

0.005mm

Position accuracy (Ｚ):

0.008mm

Repeat accuracy (Ｘ):

0.002mm

Repeat accuracy (Ｚ):

0.004mm

尺寸和重量

尺寸（长x宽x高）：

98.4 "x67.7 "x68.5"（250x172x174 厘米）（带 Y 轴：268x175x185 厘米，带反向主轴：268x175x185 厘米）

净重

8818 磅（4000 千克）

Dimensions (LxWxH):

98.4"x67.7"x68.5" (250x172x174cm)(with Y axis: 268x175x185cm, with Counter Spindle: 268x175x185cm)

Net Weight:

8818lb (4000kg)

SYIL L 西门子

SYIL L3 标配西门子 SINUMERIK 828D 控制系统。凭借其独特的数控性能，SINUMERIK 828D 控制系统为 SYIL 机床的铣削加工设定了生产率标准。有了新的 SINAMICS 驱动器和 SIMOTICS 运动控制电机，SINUMERIK 828D 现在的生产效率更高。强大的硬件结构和智能控制算法，加上高质量的驱动和电机技术，确保了加工过程中最大的动态和精度。

获取定价

使用 SYIL CNC 车床提高您的精密加工能力

SYIL L3 车铣复合机床采用动力刀塔，大大缩短了换刀时间，提高了切屑刚性。它占地面积小，同时提供舒适的操作空间和可扩展性。

为实现自动化加工，预留了各种扩展功能接口，如自动上下料机械手、自动门、自动送料、对刀、在线工件检测等。

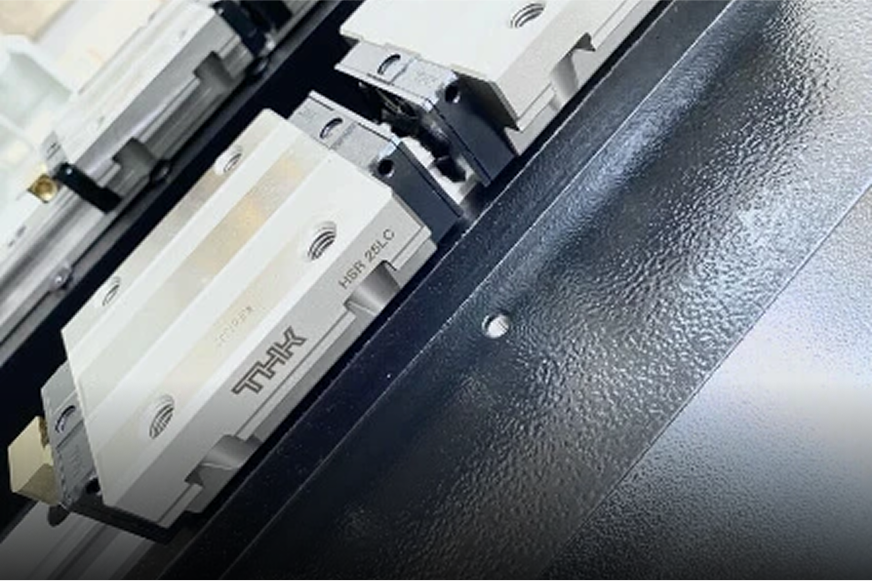

THK

高精度滚珠丝杠和直线导轨

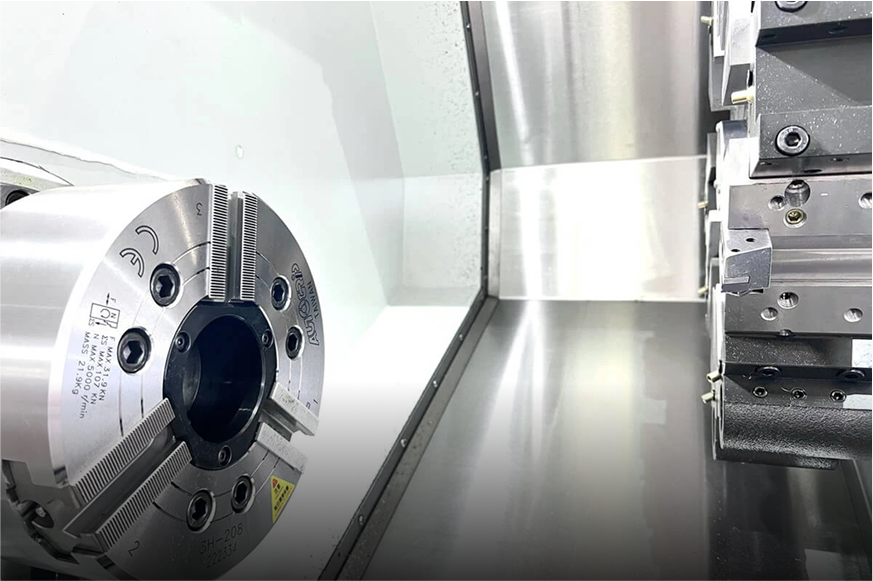

可选配 SAUTER 伺服转塔

5000rpm 动力刀具主轴转速

高速伺服主轴装置

最高主轴转速 4500rpm

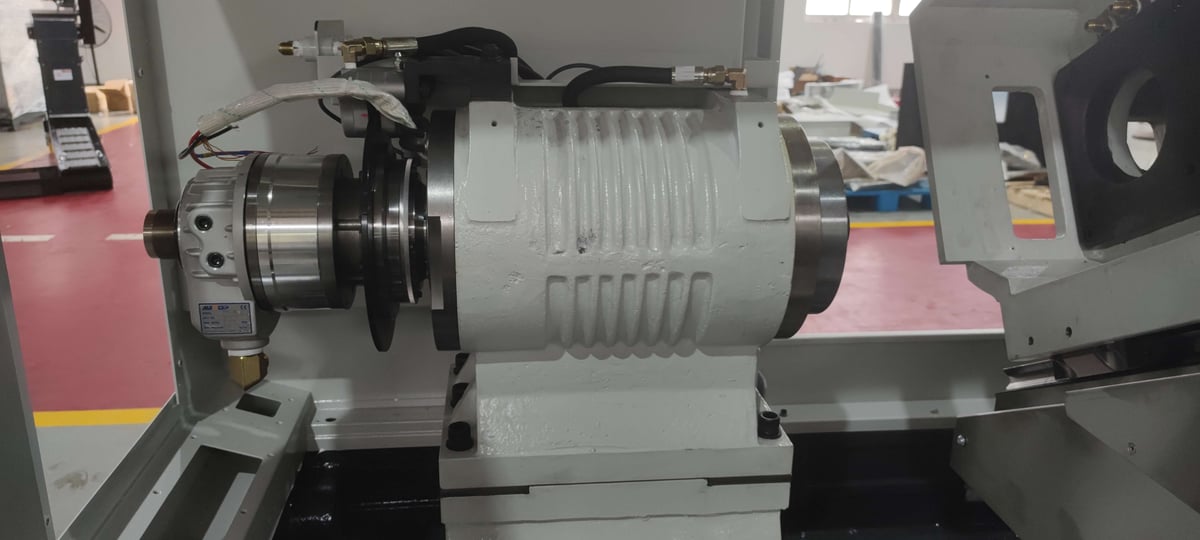

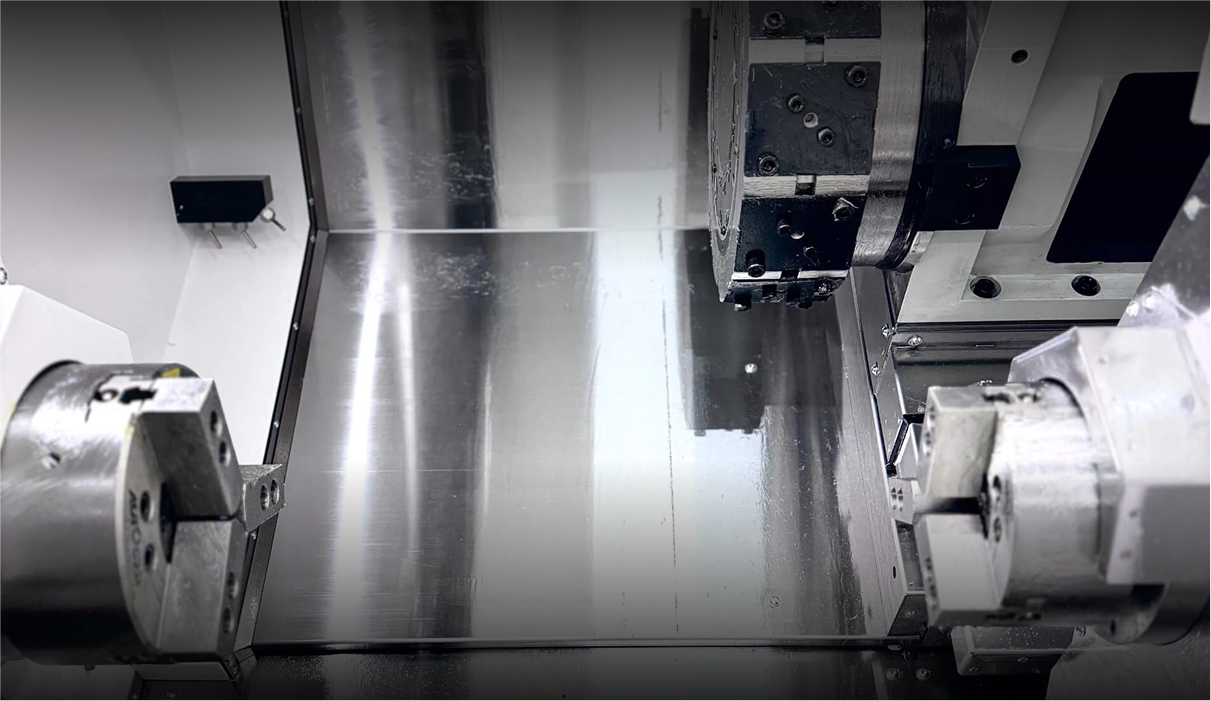

副主轴

150 毫米副主轴卡盘，6000 转/分。

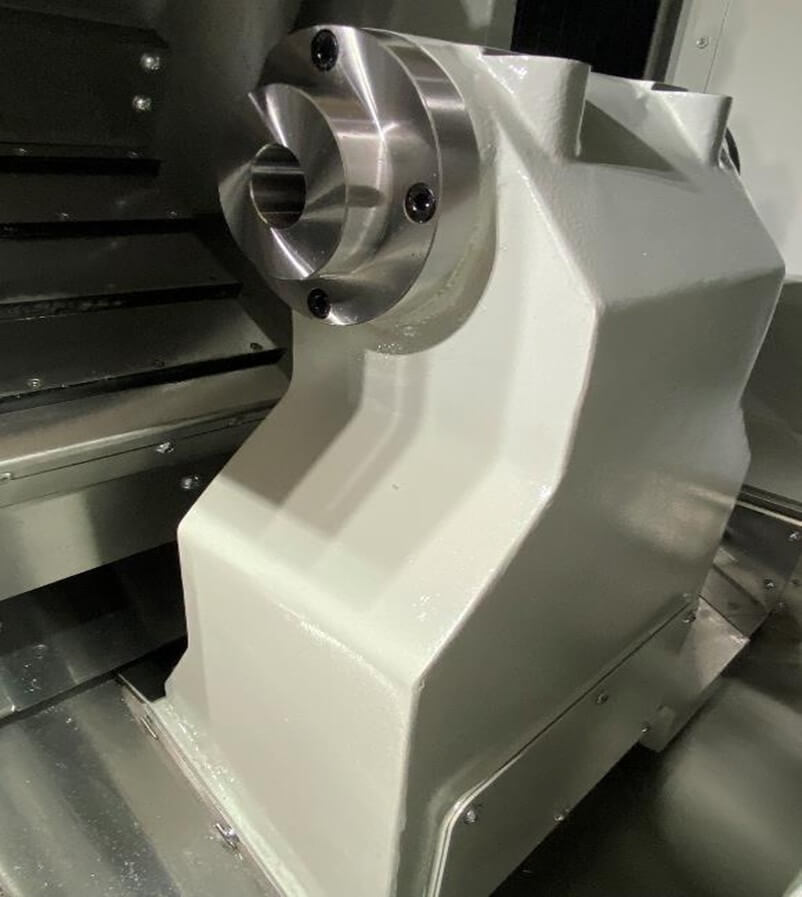

液压尾托

包括用于尾托移动的定制筛网。

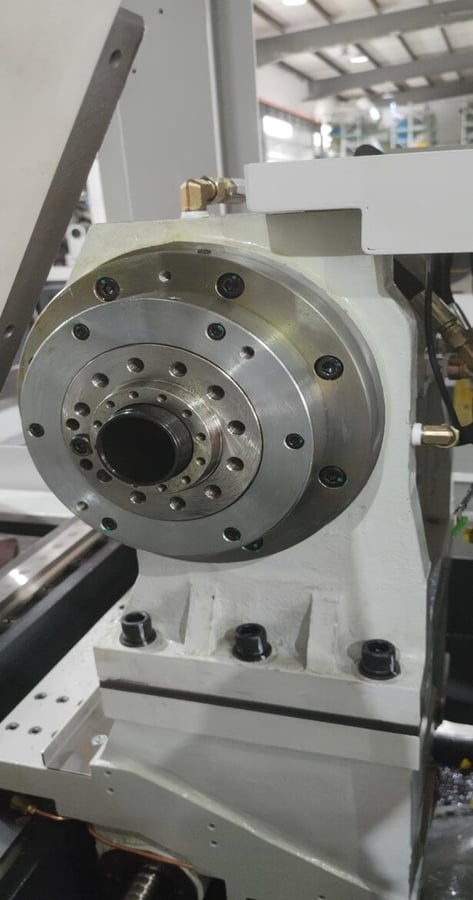

伺服尾托

可编程尾托，包括定制屏幕。

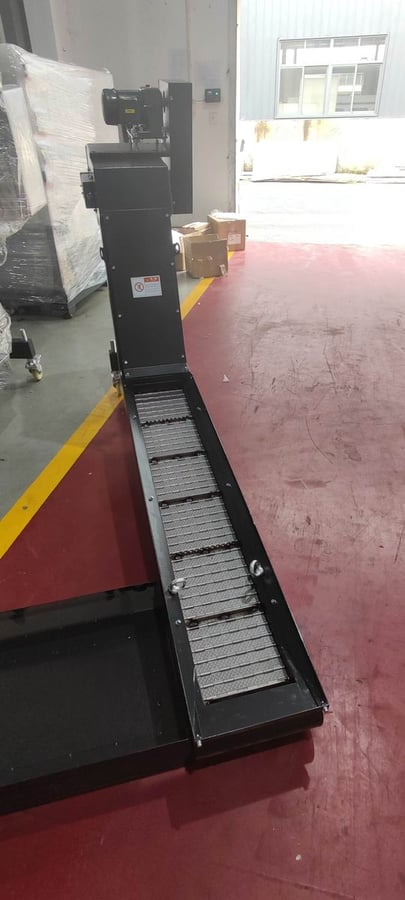

铁屑输送机

包括拾屑小车。

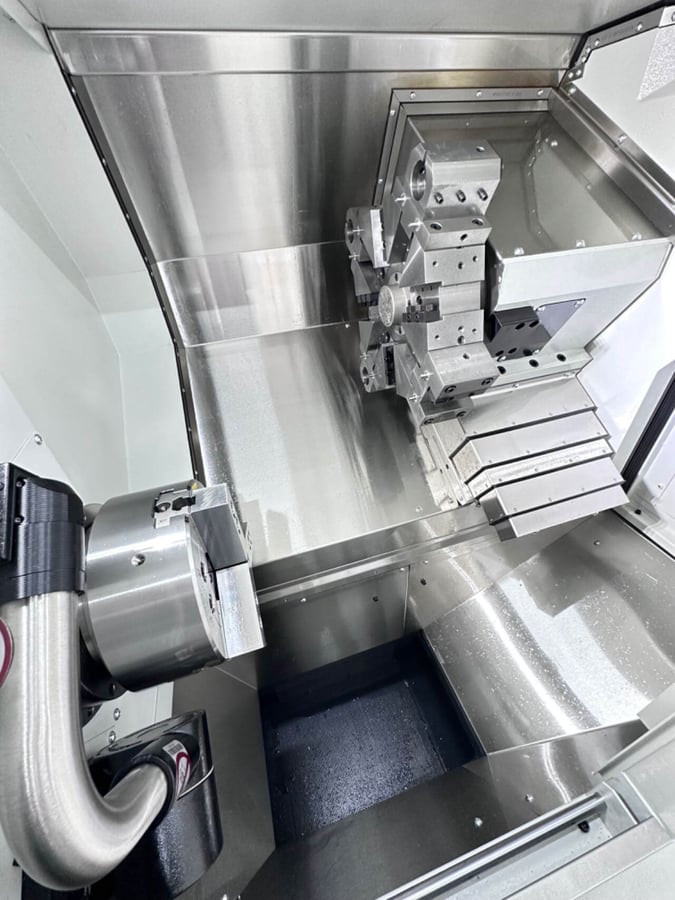

对刀仪

雷尼绍

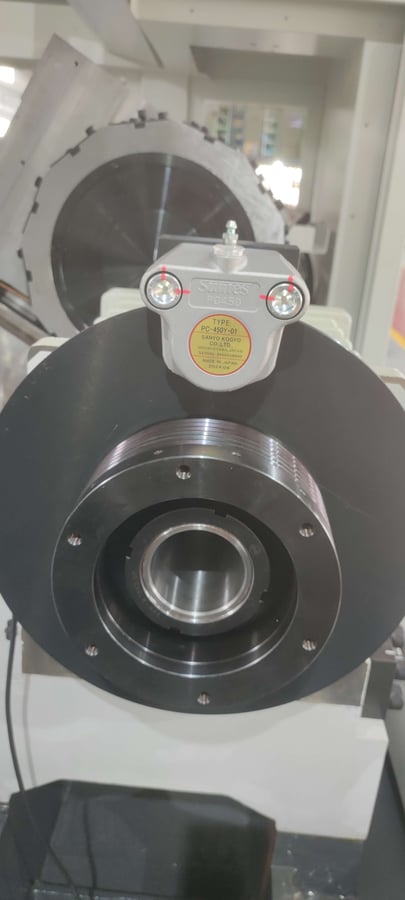

副主轴驱动器

用于 L3.

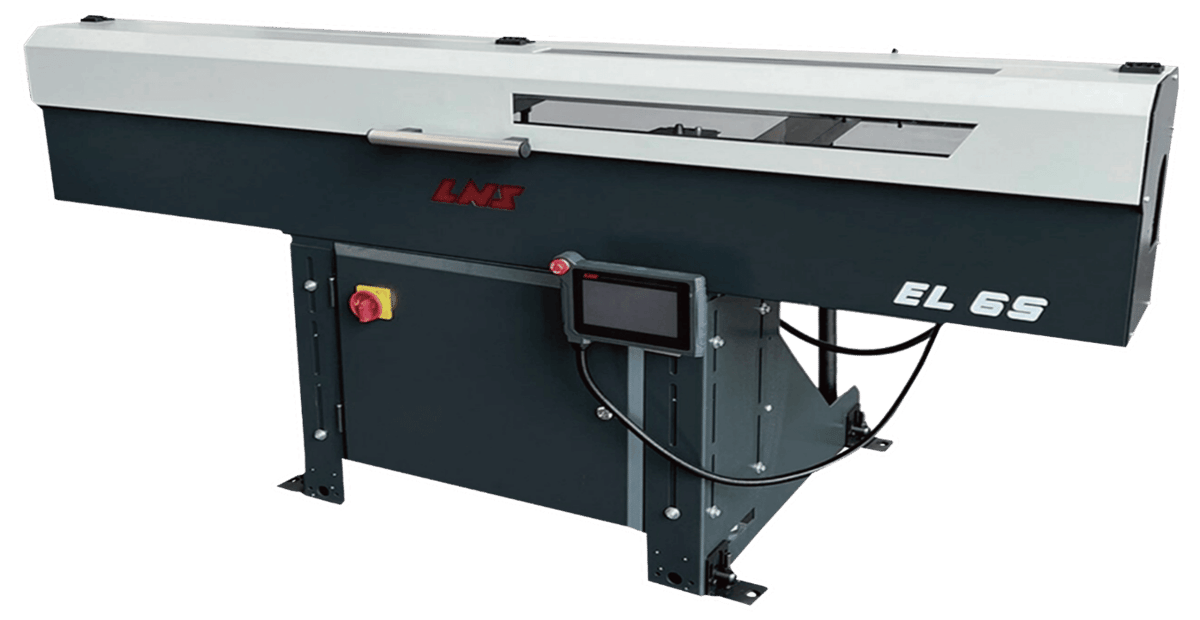

棒材送料机

LNS EL65.

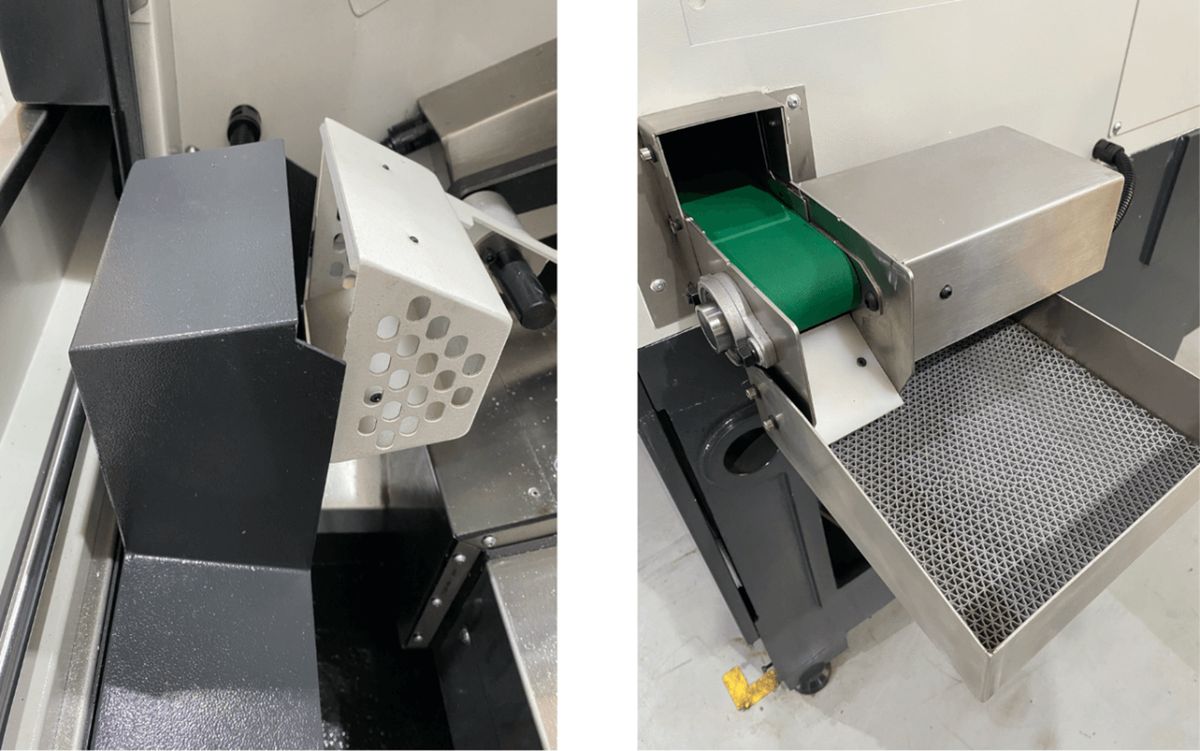

零件收集器

L3.

技术规格

处理能力

卡盘尺寸

8英寸

8 英寸

10 英寸

床面最大回转直径

ø510 毫米

ø550 毫米

ø630 毫米

车架最大回转直径

ø260 毫米

ø290毫米（带Y轴：200毫米）

ø330 毫米

最大工件长度

300 毫米

500毫米（带Y轴：530毫米，带反向主轴：450毫米）

800 毫米（1100 毫米/ 1500 毫米）

工件最大直径

ø380 毫米

ø520 毫米

主轴

最大速度

4000 转/分

3500 转/分

主轴鼻端

A2-6

A2-8

主轴孔直径

ø66 毫米

ø63 毫米

ø91 毫米

主轴通孔直径

ø52 毫米

ø75 毫米

主轴功率

11/15 千瓦

15 千瓦

分钟C 轴分度

0.001°

计数器主轴

卡盘尺寸

6 英寸

速率/最大速度

1750/6000 转/分

主轴鼻端

A2-5

主轴孔直径

ø56 毫米

主轴通孔直径

ø45 毫米

主轴功率

11 千瓦

旅行

530m

快速横移

30 米/分钟

工具夹

类型

伺服转塔

动力炮塔

伺服转塔

工具

8/12

刀柄尺寸

25x25/20x20 毫米

25x25 毫米

刀柄直径

ø40/ø32 毫米

ø40 毫米

分钟工具对工具

0.2 秒

0.2s

最大工具对工具

0.5s

最大活刀速度

5000 转/分

实时工具模型

BMT55

旅行

X 快速横移

30 米/分钟

Z 快速横移

30 米/分钟

Y 快速横移

15 米/分钟

X 旅行

200 毫米

190+10 毫米

260+10 毫米

Z 旅行

360 毫米

550毫米（带Y轴：490+-50毫米）

850 毫米（1150 毫米/ 1550 毫米）

尾部库存

从尾浆到大块

465 毫米（带 Y 轴：500 毫米）

尾架快速横移

30 米/分钟

10 米/分钟

套筒锥度

MT4

MT5

准确性

精车圆柱形精度

IT6

零件表面精加工

Ra0.4-1.6

车削件成品圆度

≤0.003毫米

位置精度（X）

0.005 毫米

位置精度（Z）

0.008 毫米

重复精度 (X)

0.002 毫米

重复精度（Z）

0.004 毫米

尺寸和重量

尺寸（长x宽x高）

1775x1600x1690 毫米

2500x1720x1740毫米（带Y轴：2680x1750x1850毫米，带反向主轴：2680x1750x1850毫米）

2500x1720x1740 毫米

N.W.

3050 公斤

4000 千克

6200 公斤/ 6800 公斤/ 7220 公斤

Africa, Middle East, and India

Asia Pacific

Europe

Global

North America

South America

North America

North America

North America

North America

North America

North America

North America

North America

North America

North America

North America

North America

North America

North America

North America

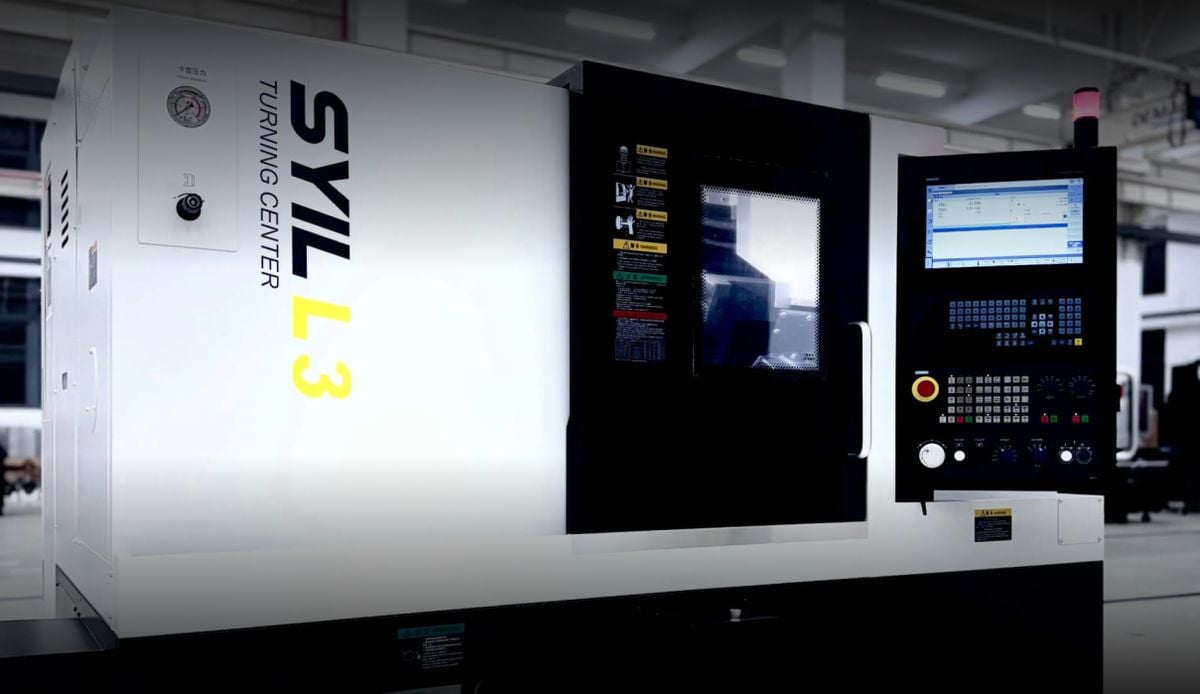

SYIL L3 数控车床

高性能车削

处理能力

主轴

计数器主轴

工具夹

旅行

尾部库存

准确性

尺寸和重量

SYIL L3

无论您是从事原型设计还是小型金属零件制造，SYIL CNC 车床都是满足您 CNC 加工需求的理想选择。

SYIL L 西门子

使用 SYIL CNC 车床提高您的精密加工能力

高生产率车床

SYIL L3 车削中心带活刀，用于对中小型工件进行高性能数控加工。

THK

可选配 SAUTER 伺服转塔

高速伺服主轴装置

SYIL L3 选项

了解多功能 SYIL L3 迷你铣床，它是业余爱好者和专业人士的理想之选。设计紧凑、精度高、价格合理。

副主轴

150 毫米副主轴卡盘，6000 转/分。

液压尾托

包括用于尾托移动的定制筛网。

伺服尾托

可编程尾托，包括定制屏幕。

铁屑输送机

包括拾屑小车。

对刀仪

雷尼绍

副主轴驱动器

用于 L3.

棒材送料机

LNS EL65.

零件收集器

L3.

技术规格
