SYIL L 西门子

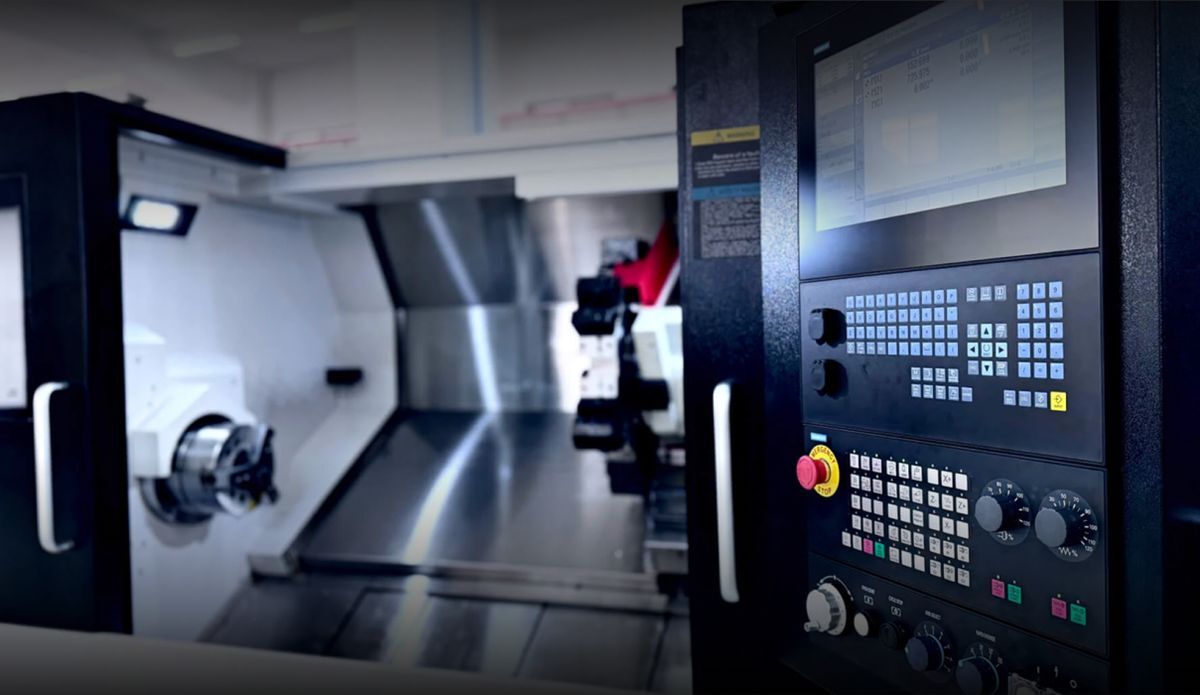

SYIL L4 标配西门子 SINUMERIK 828D 控制系统。凭借其独特的数控性能，SINUMERIK 828D 控制系统为 SYIL 机床的铣削加工设定了生产率标准。有了新的 SINAMICS 驱动器和 SIMOTICS 运动控制电机，SINUMERIK 828D 现在的生产效率更高。强大的硬件结构和智能控制算法，加上高质量的驱动和电机技术，确保了加工过程中最大的动态和精度。
.png?width=5760&name=Mask%20group%20(22).png)
.png?width=5760&name=Mask%20group%20(57).png)
.png?width=5760&name=Mask%20group%20(56).png)
高生产率车床

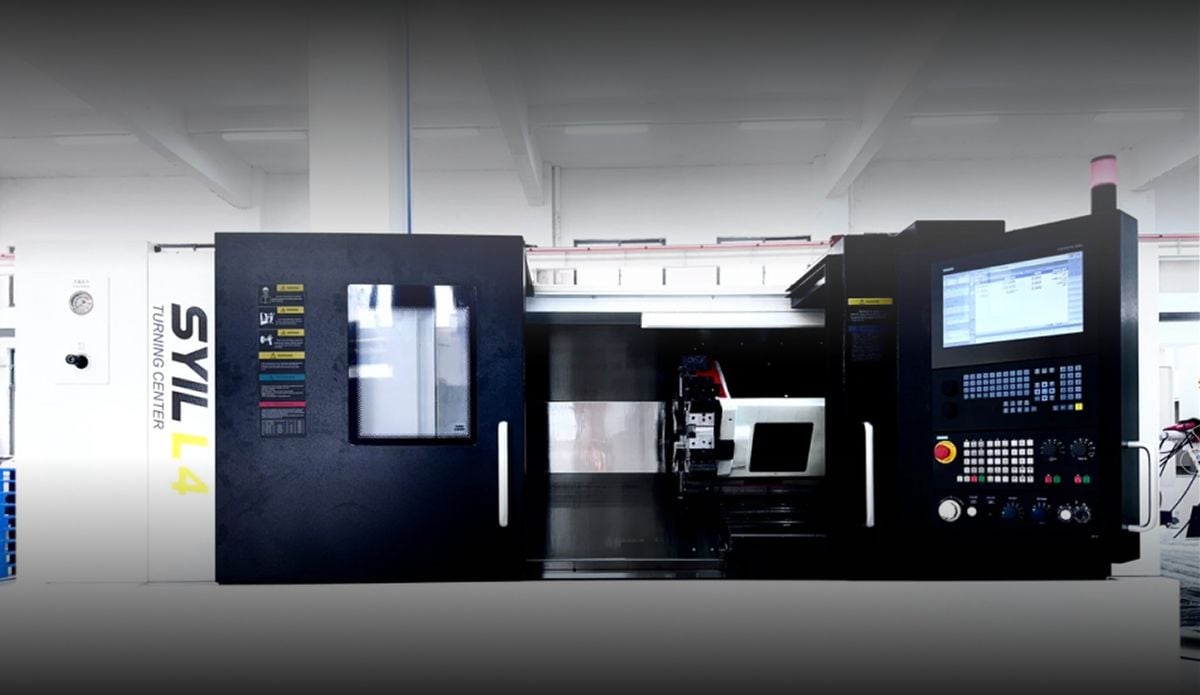

SSYIL L4 车削中心：大型零件的高性能数控加工。
.png?width=5760&name=Mask%20group%20(58).png)
技术规格
L2
L3
L4
处理能力
卡盘尺寸
8英寸
8 英寸
10 英寸
床面最大回转直径
ø510 毫米
ø550 毫米
ø630 毫米
车架最大回转直径
ø260 毫米
ø290毫米（带Y轴：200毫米）
ø330 毫米
最大工件长度
300 毫米
500毫米（带Y轴：530毫米，带反向主轴：450毫米）
800 毫米（1100 毫米/ 1500 毫米）
工件最大直径
ø380 毫米
ø380 毫米
ø520 毫米
主轴
最大速度
4000 转/分
4000 转/分
3500 转/分
主轴鼻
A2-6
A2-6
A2-8
主轴孔直径
ø66 毫米
ø63 毫米
ø91 毫米
主轴通孔直径
ø52 毫米
ø52 毫米
ø75 毫米
主轴功率
11/15 千瓦
11/15 千瓦
15 千瓦
分钟C 轴分度
--
0.001°
--
计数器主轴
卡盘尺寸
--
6 英寸
--
速率/最大速度
--
1750/6000 转/分
--
主轴鼻端
--
A2-5
--
主轴孔直径
--
ø56 毫米
--
主轴通孔直径
--
ø45 毫米
--
主轴功率
--
11 千瓦
--
旅行
--
530m
--
快速横移
--
30 米/分钟
--
工具夹
类型
伺服转塔

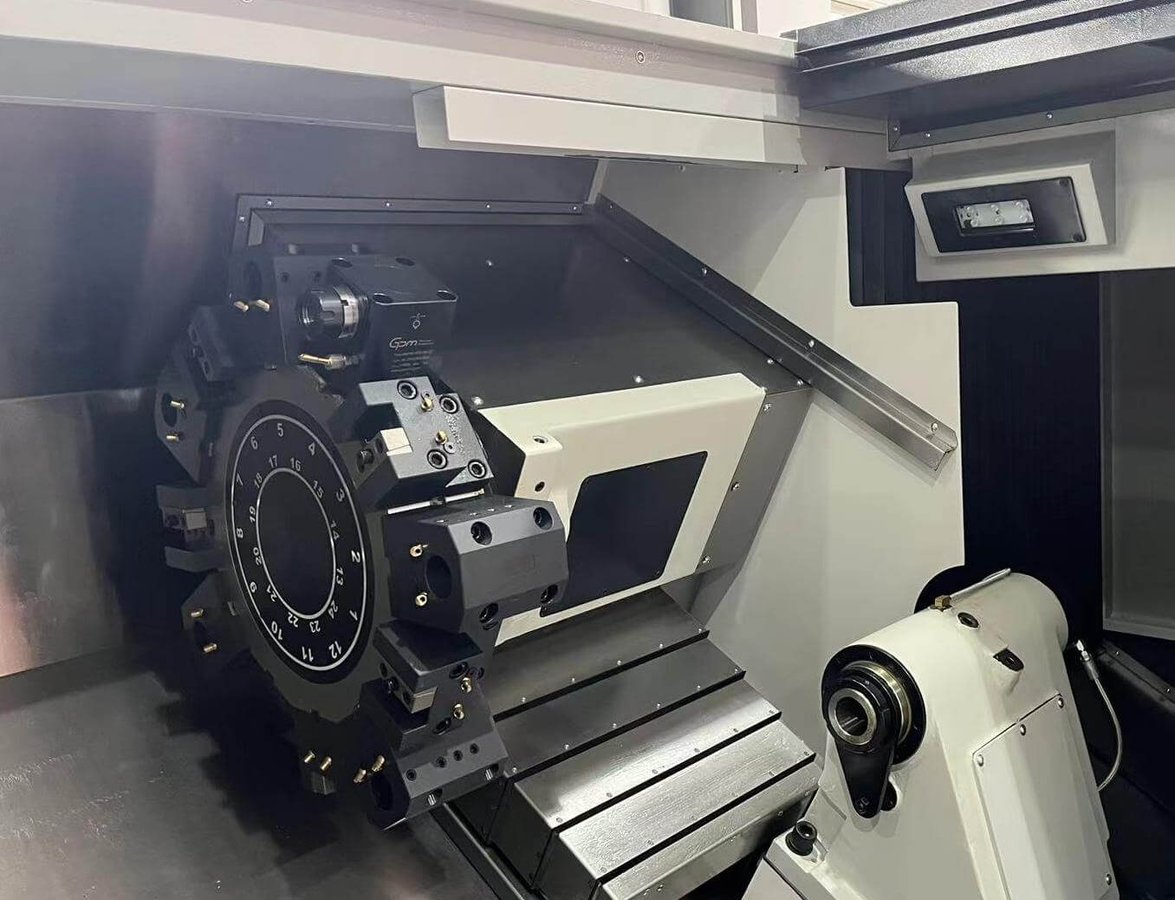

动力炮塔
伺服转塔
工具
8/12
12
12
刀柄尺寸
25x25/20x20 毫米
25x25 毫米
25x25 毫米
刀柄直径
ø40/ø32 毫米
ø40 毫米
ø40 毫米
分钟工具对工具
--
0.2 秒
0.2s
最大工具对工具
--
0.5s
0.5s
最大实时工具速度
--
5000 转/分
5000 转/分
实时工具模型
--
BMT55
BMT55
旅行
X 快速横移
30 米/分钟
30 米/分钟
30 米/分钟
Z 快速横移
30 米/分钟
30 米/分钟
30 米/分钟
Y 快速穿越
--
15 米/分钟
--
X 旅行
200 毫米
190+10 毫米
260+10 毫米
Z 旅行
360 毫米
550毫米（带Y轴：490+-50毫米）
850 毫米（1150 毫米/ 1550 毫米）
尾部库存
从尾浆到大块
--
465 毫米（带 Y 轴：500 毫米）
--
尾架快速横移
--
30 米/分钟
10 米/分钟
套筒锥度
--
MT4
MT5
准确性
精车圆柱形精度
IT6
IT6
IT6
零件表面精加工
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
车削件成品圆度
≤0.003毫米
≤0.003毫米
≤0.003毫米
位置精度（X）
0.005 毫米
0.005 毫米
0.005 毫米
位置精度（Z）
0.008 毫米
0.008 毫米
0.008 毫米
重复精度 (X)
0.002 毫米
0.002 毫米
0.002 毫米
重复精度（Z）
0.004 毫米
0.004 毫米
0.004 毫米
尺寸和重量
尺寸（长x宽x高）
1775x1600x1690 毫米
2500x1720x1740毫米（带Y轴：2680x1750x1850毫米，带反向主轴：2680x1750x1850毫米）
2500x1720x1740 毫米
N.W.
3050 公斤
4000 千克
6200 公斤/ 6800 公斤/ 7220 公斤
