施耐贝格
矿物浇铸机机架

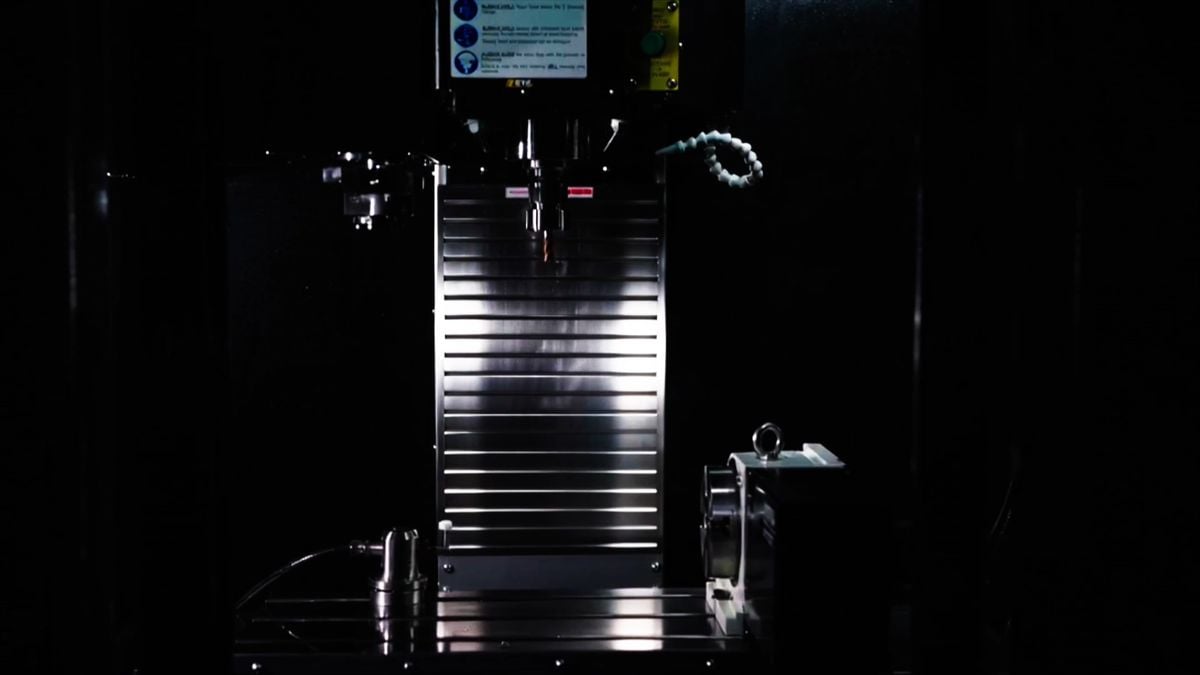

旅行
X 行程
400 毫米
Y 向行程
300 毫米
Z 行程
380 毫米
主轴端与桌面之间的距离
150-530 毫米
主轴与立柱表面之间的距离
358 毫米

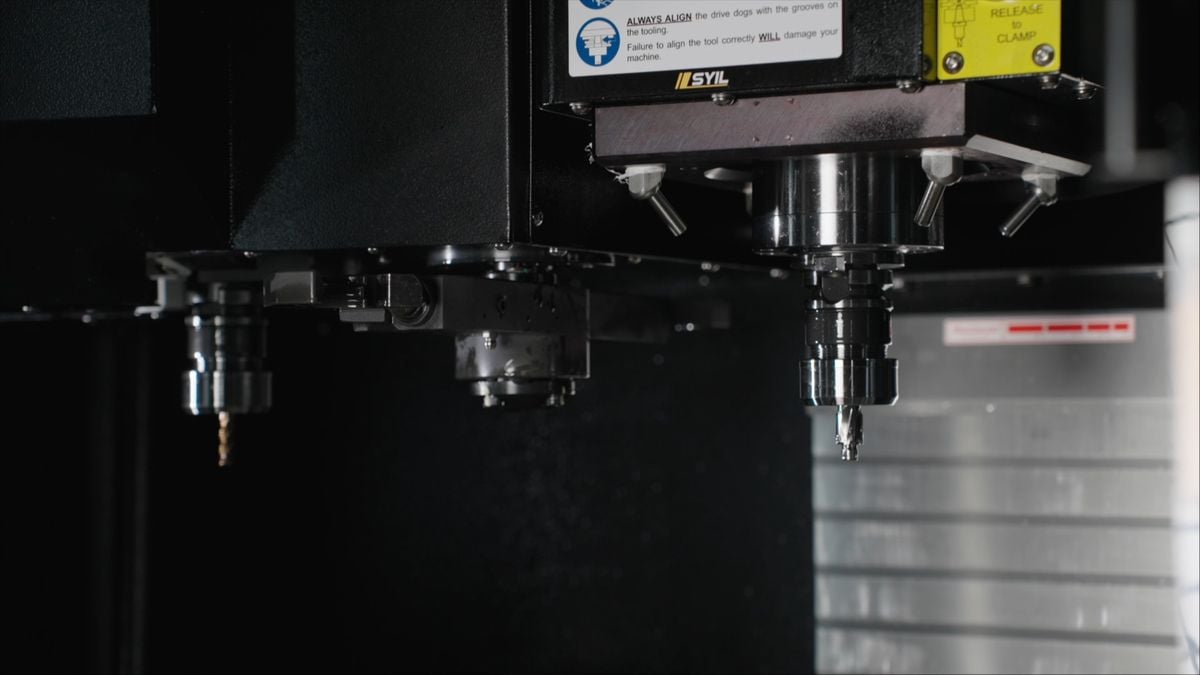

表格
工作台尺寸
700×300 毫米
T 形槽（数量×尺寸×距离）
3×14×100 毫米
工作台最大承重
150 千克

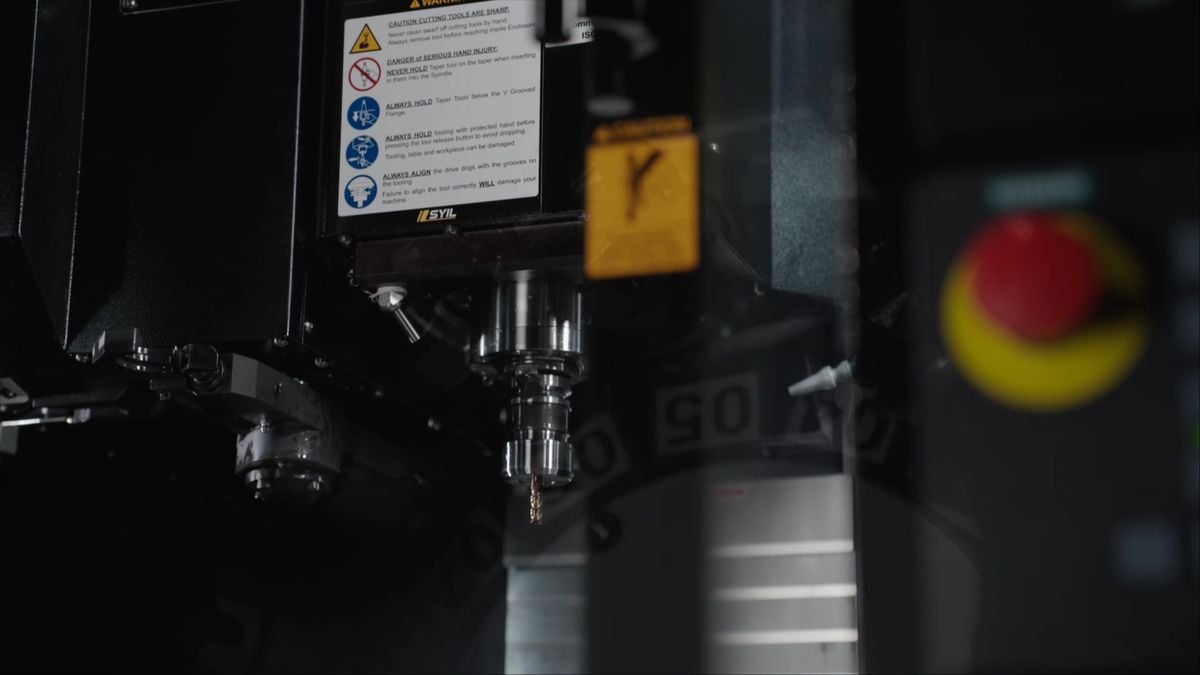

主轴
主轴鼻
BT30
主轴转速
每分钟 12,000 转
传动机构
传送带

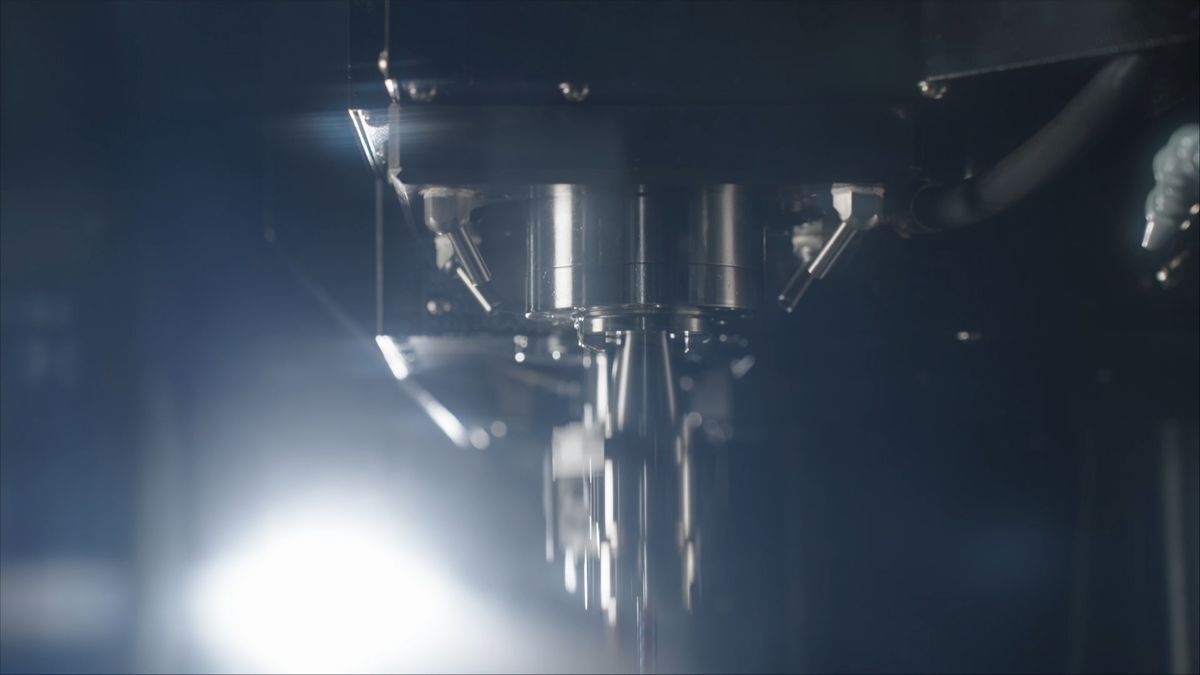

喂食
切割进给
10,000 毫米/分钟
快速移动
30,000 毫米/分钟
-1.png)

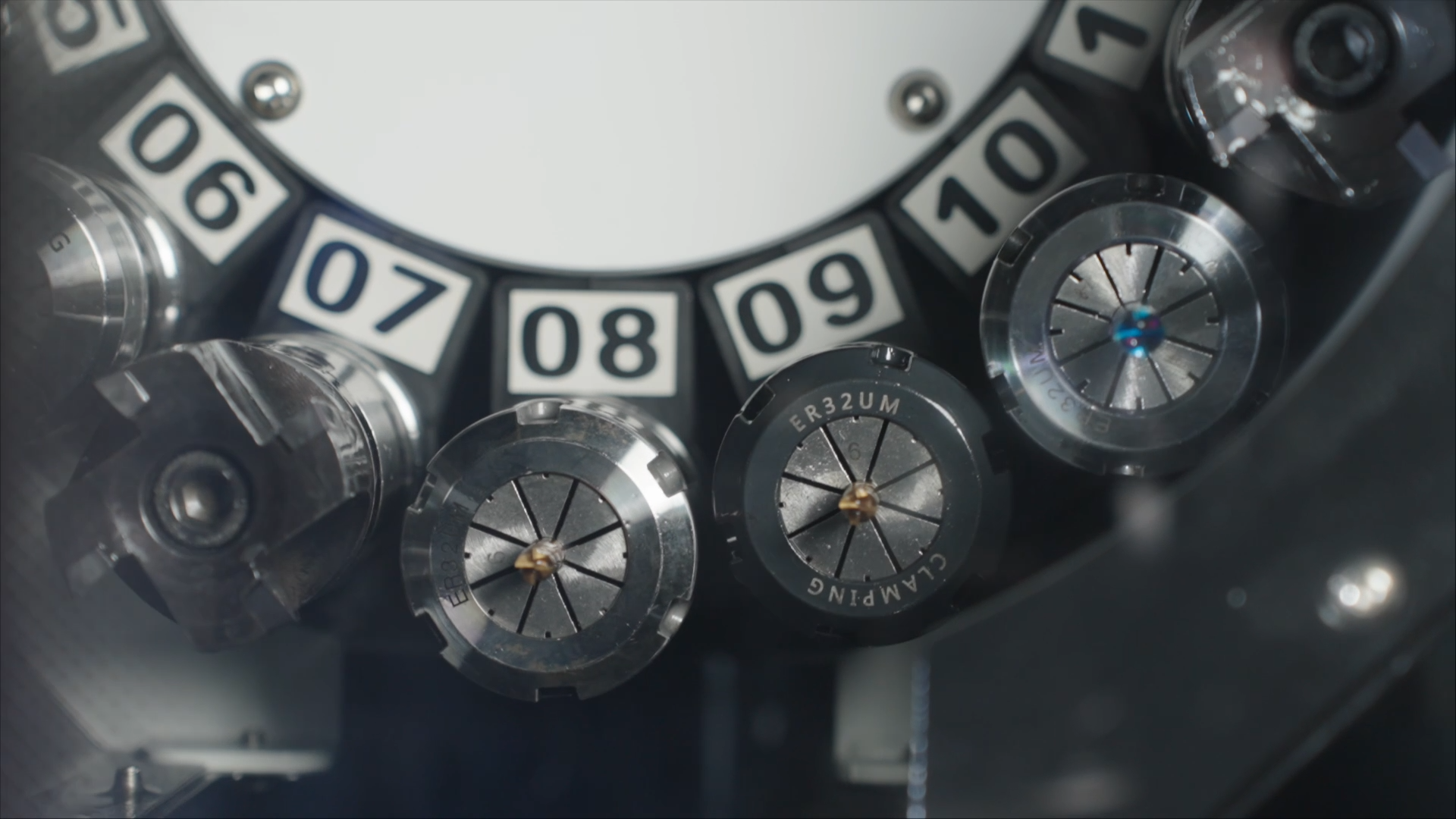

自动工具快换装置
工具类型
臂型
工具存储容量
16 件
最大刀具直径
63 毫米
最大刀具长度
200 毫米
最大工具重量
3 千克
工具到工具
1.5 s

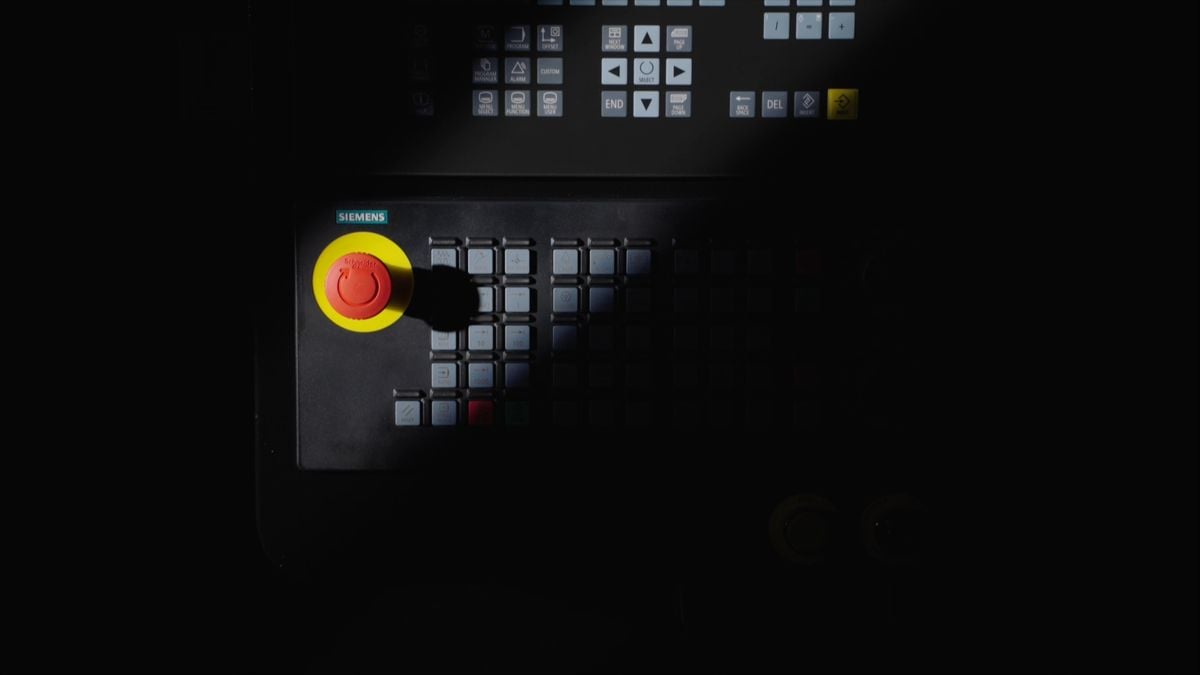

电源 - 西门子 828
主轴电机输出功率（速率/最大值）
7.5/11 千瓦
驱动电机（X、Y、Z）
1.1/2.2/2.2 千瓦
电源
交流 380 伏/三相
功率
14 千伏安

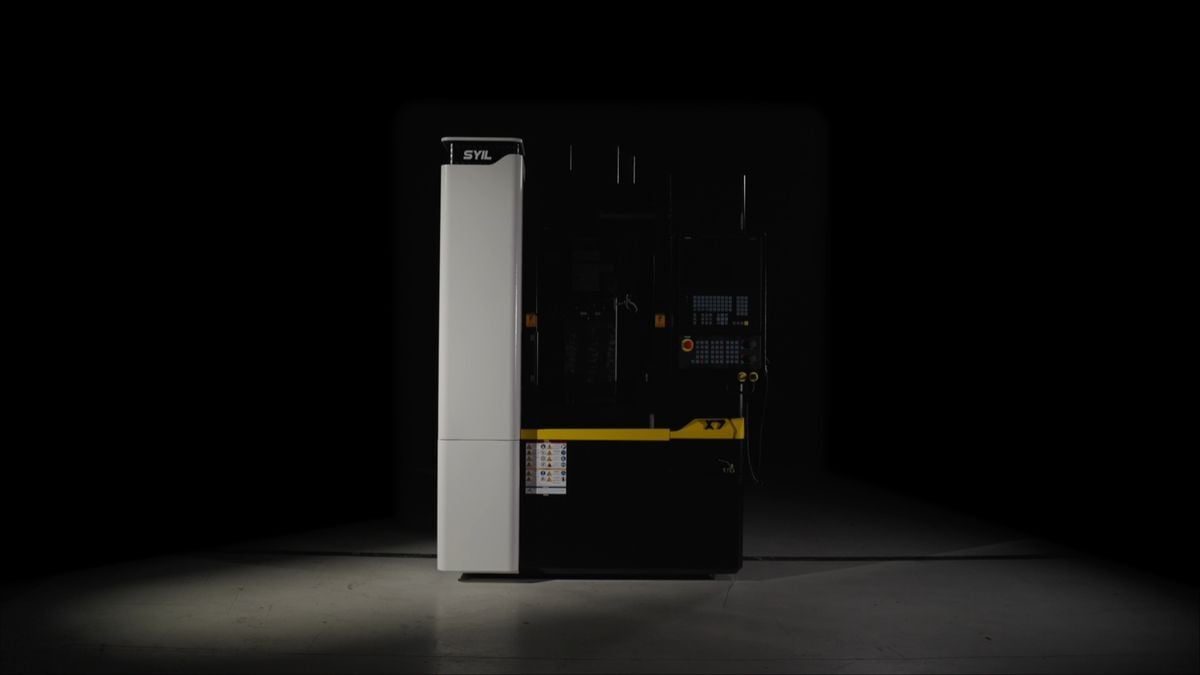

机器尺寸和重量
地板尺寸（长×宽×高）
1800×1600×2250 毫米
重量
2200 千克
同类产品中最具价值的数控铣床
紧凑型 SYIL X7 数控机床占地面积小，速度却前所未有地快。它在紧凑的空间内提供了全面的数控功能，确保了高加工质量。
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

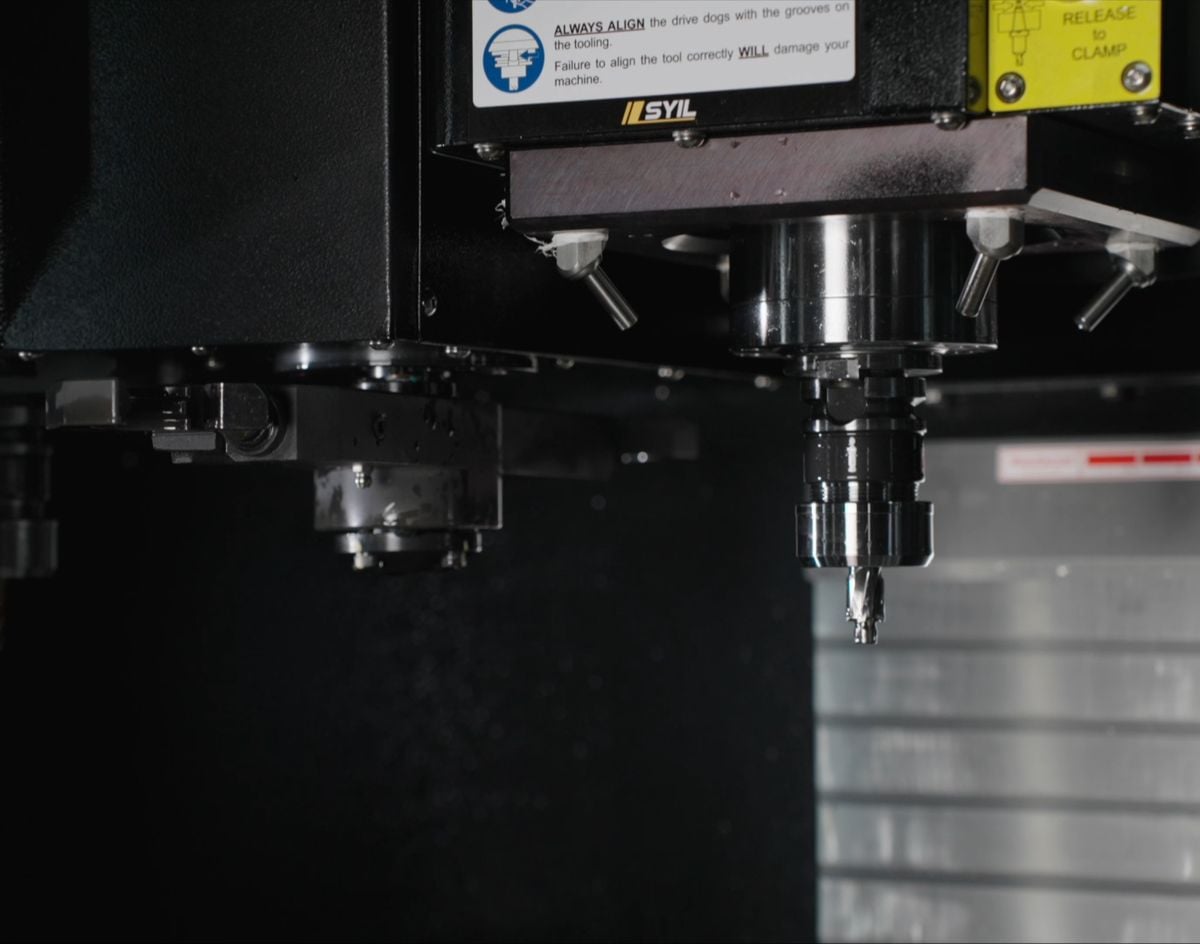

THK
高精度滚珠丝杠和直线导轨

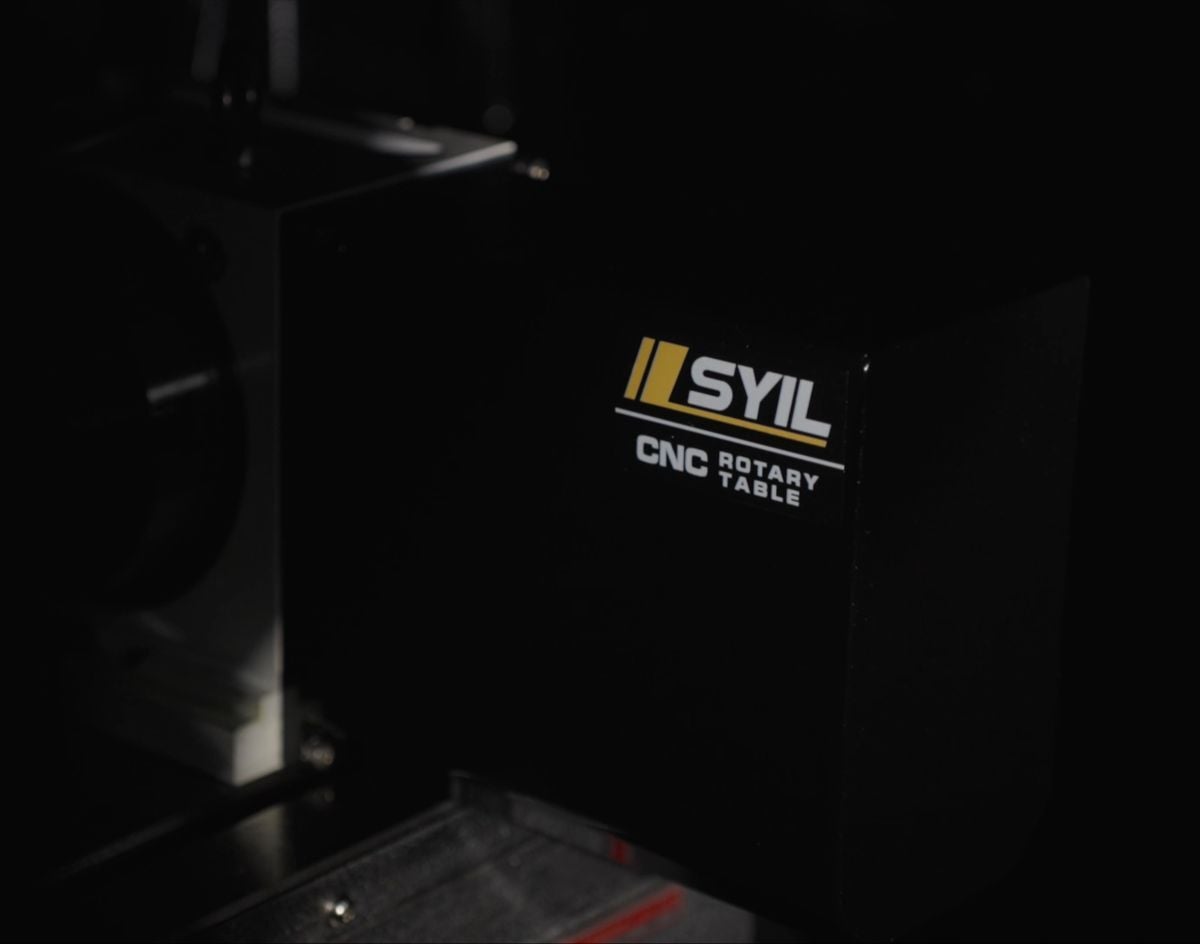

第 4 轴
可选第 4 轴

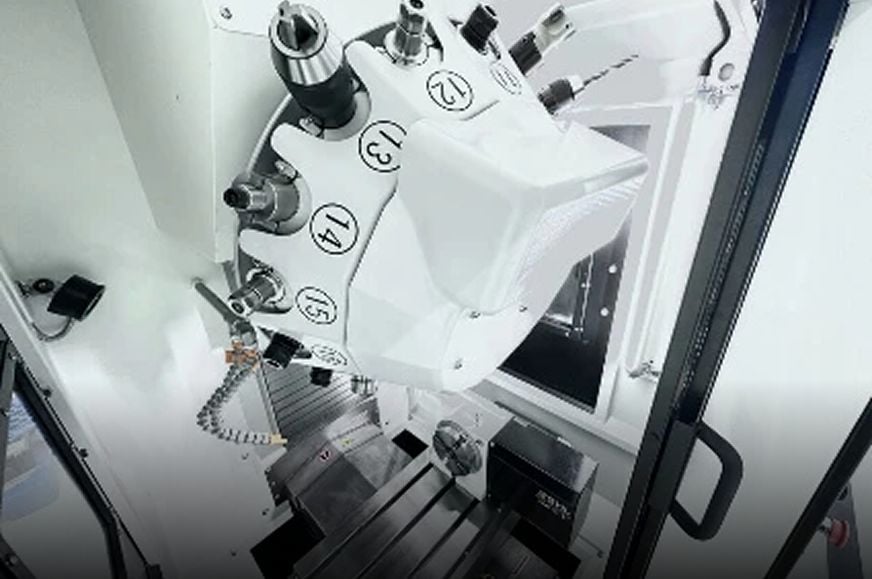

高速伺服工具快换装置
16 袖珍 BT30
技术规格
X5
X7
X9
X11
表格
工作台尺寸（毫米）
560×260
700×300
860×500
1050×550
工作台载荷（公斤）
150
150
500
600
台面（数量×尺寸×距离，单位：毫米）
T 型槽 3×14×80
T 型槽 3×14×100
T 型槽 5×18×100
T 型槽 5×18×90
旅行距离
X 轴（毫米）
300
400
760
1000
Y 轴（毫米）
260
300
500
500
Z 轴（毫米）
300
380
500
500
主轴鼻端到台面的距离
150-450
150-530
100-600
110-610
主轴与立柱表面之间的距离
330
358
530
650
主轴
主轴锥度
BT30
BT30
BT40
BT40
动力驱动
直接
皮带
皮带
皮带
主轴最高转速（转/分）
20,000
12,000
10,000（选配 12,000）
10,000
喂食
快速移动（毫米/分钟）
30,000
30,000
30,000
30,000
切割进给（毫米/分钟）
10,000
10,000
10,000
10,000
自动工具更换器
类型
车轮
手臂
手臂
手臂
工具支架
BT30
BT30
BT40
BT40
工具存储容量
16
16
24
24
最大刀具直径（毫米）
63
63
125
125
最大刀具长度（毫米）
200
200
240
300
工具最大重量（千克）
3
3
7
7
工具对工具 (s)
1
1.5
2
2.5
其他数据
机器重量（千克）
2180
2200
5000
7000
机器尺寸长 x 宽 x 高（毫米）
占地面积（包括冷却液箱和控制器
占地面积（包括冷却液箱和控制器
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
最小/最大气压（兆帕（磅/平方英寸）
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
冷却液箱容量（升）
80
80
130
240
